一、 指導思想
為深入貫徹落實習主席“能打仗、打勝仗”重要指示，加快推進指揮手段建設和指揮方式變革，大力加強部隊作戰指揮信息系統建設，切實提高基于信息系統的執勤處突體系能力，實現基于數據的精確指揮、盯著態勢的實時指揮。按照“需求牽引、瞄準前沿、實用耐用、適度超前”的思路，運用現代通信技術手段，全面考慮系統的先進性、集成性、實用性，重點加強作戰指揮、勤務值班、勤務管理、實時指揮調度和應用系統建設，完善情報收集、輔助決策、教育訓練、要素管理等功能，融合各種數據資源、各類基礎信息，強化作戰信息的態勢綜合、籌劃計劃、指揮控制、聯合作業等功能，建設成為具備現代化軍事理念的一體化作戰指揮信息平臺。
二、 行業需求
指揮中心信息流調度系統建設中涉及到的信號種類多、規格雜，范圍廣，包含桌面各類多媒體信息、攝像機和視頻會議系統、監控和衛星通信系統、自組網單兵圖傳和視頻指揮調度系統等多種音視頻信號資源，要海量信號接入，靈活的指揮調度。為滿足指揮調度和各要素協同工作的要求，各個要素信息資源既要高度共享，又要分區控制，也可集中管理。指揮中心信息流調度系統建設主要應用需求體現以下幾點：
1. 靈活的信號接入方式：指揮中心信號源多而分散，需滿足簡單快捷地接入方式，即插即用；
2. 多套視頻會議終端之間信號靈活切換：一般有對上、對下、平級、移動終端等，需在很短的時間內快速切換；
3. 多屏電腦同步顯示：系統涉及的單屏電腦、三屏電腦等，需快速的單屏調用及三屏同步調用；
4. 信號調度安全、準確、快捷：要做到可先預覽，確保無誤后再調度，支持多模式一鍵切換，快速響應；
5. 信號互聯互通：指揮中心、決策室、會議室等信號可任意互傳，共享。
6. 多平臺融合：實現多套獨立的平臺（如監控平臺、視頻會議平臺、錄播平臺、座席管理等）統一界面下管理，節省人力資源，減少操作的繁瑣性。
7. 多級級聯：支持上中下等多級信號的互聯互通，實現信號的統一調度與管理。
三、 設計思路
現代化的指揮中心是承擔多種工作任務的綜合型場所，既要擔負重大事件、突發事件的現場決策指揮，又要進行日常的辦公工作，還要承擔會議、訪問等接待任務。因此指揮中心建設是集多種設備類型和技術門類、多種媒體信息和接口方式、多種通信方式和軟硬件平臺的多功能綜合型平臺。
指揮中心建設應結合全球最先進的智能交互技術、IP網絡技術及融合通訊技術，打造了新一代指揮系統，革新指揮方式、提高指揮效能、滿足指揮要求。系統整體設計思路：網絡化架構、平臺化建設、智能化管理。
1、網絡化架構
當今世界，隨著經濟全球化的深入發展，以信息網絡技術為代表的科技革命不斷取得突破，信息網絡化已成為各國經濟社會發展的強大動力，推動著人類社會以前所未有的速度走向新的歷史高度。
順應時代發展趨勢，指揮平臺建設也應采用網絡化架構，所有設備通過網線連接，可任意擴展，滿足一根網線聯通所有設備或會議場所，同時支持上下級系統網絡級聯，實現所有文字、圖像、音頻等信息的共享、互連互通。
2、平臺化建設
平臺化設計遵循組件化、開放式的設計思想，系統采用統一的數據交換、統一的接口標準、統一的安全保障。從底層打通IP，實現多平臺數字對接，實現之間信息流的貫通。實現設備或信號之間的統一規劃、統一協調、統一分發、統一控制、統一管理。滿足隨遇接入、即時共享、席位協同、大數量呈現、實時交互和可視化管理等需求。
3、智能化管理
系統應采用可視化管理模式，可視化增加了信號的反饋性，減少了控制的失誤率。系統管控界面可根據客戶要求定制，如界面布局風格、控制主題、LOGO等均可根據需求定制。支持多權限管控，不同的權限對應不同的管理界面和管理內容。
系統可根據不同的應用場合，配置不同的視頻組合、不同的音頻模式、不同的攝像角度、不同的燈光明暗等等，實現多個預案一鍵調用和一鍵切換，實現多子系統的聯動管理。如：開啟系統后，先打開燈光，然后打開話筒音箱及顯示設備、再調用視頻顯示模式、播放視頻、自動調整攝像角度等等。滿足傻瓜式操作、智能化管理。
四、 解決方案
指揮中心平臺建設應以監控、管理為手段，以控制、優化為目的，以智能化、高效率的管理模式取代傳統的、低效的管理模式，以提升信息系統管理效率和服務管理質量，降低人工操作和管理帶來的風險。
建設融合態勢、數據、位置、實時戰場環境等要素的信息化指揮系統，達到指揮員通過此系統進行態勢判斷、情況分析、兵力推演、下達命令、實時指揮的要求，培養指揮員看態勢、看數據、看位置信息、看戰場環境、看數據的良好習慣，形成按態勢講、練、演，看電子地圖匯報方案、目標、部署、行動的能力，脫離過去單純依靠電視會議系統按稿子念的錯誤指揮手段。
本次推薦選用深圳市東微智能科技股份有限公司的東微TENDZONE品牌•全媒體融合應用系統（簡稱：MIDIS系統），其是一種新理念的管理控制平臺，可對多點多地信號源進行集中式管理，高性能傳輸?shù)墓芾砜刂破脚_。其結合了計算機控制技術和網絡傳輸技術，采用網絡的控制架構。核心由服務器及各節點組成，服務器上運行的是控制軟件平臺，服務器與云計算技術緊密結合在一起。系統中節點設備采用網絡傳輸?shù)姆绞?，通過節點設備、控制終端設備來傳輸音視頻信號。接入到MIDIS管理系統的節點設備可以非常的簡單，只需要把各種量轉換成數字的量輸入到MIDIS系統中就能完成你所需要的功能，系統能完成傳統集中控制系統所有的控制功能，同時還能把音頻和視頻信號高保真、高清的格式通過網絡傳輸，把音頻、視頻、控制和物聯網管理等真正意義上結合在一個平臺上管理，實現音頻、視頻及控制同網同步傳輸。同時，系統支持多平臺無縫數字對接，如視頻會議平臺、視頻監控平臺等，可集成到統一平臺管控。

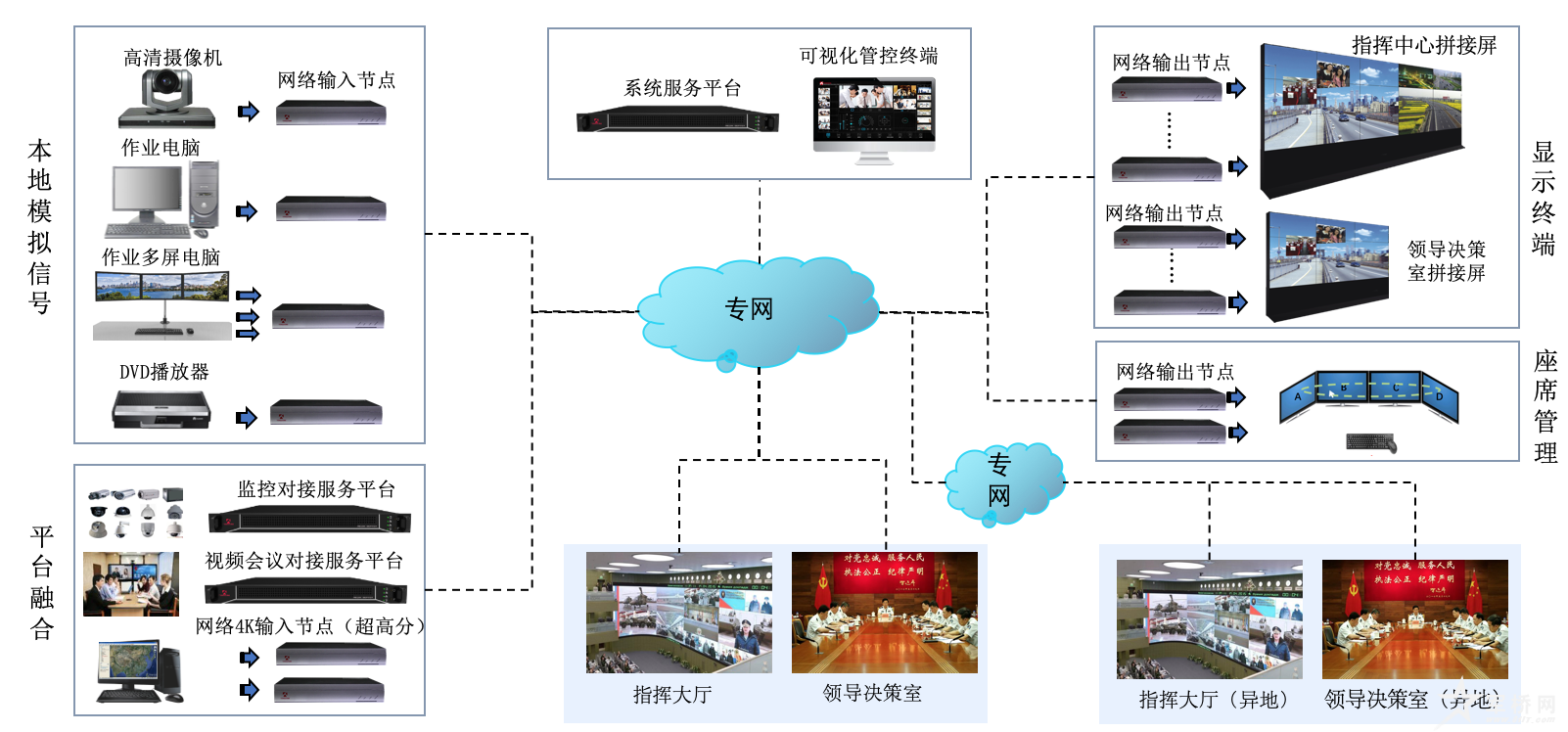

1、系統架構
系統主要分為四大部分：視頻信號源、顯示終端、融合通信調度平臺與系統管控部分。
視頻信號源：用于接駁各種視頻信號（如電腦、會議攝像機等），支持電腦信號軟件編碼方式傳輸（不需要接任何視頻及音頻線，即可傳輸電腦聲音和圖像），各信號源通過高清輸入節點或軟編方式轉化為網絡信號，在網內任意路由顯示，同時節點具備終端控制功能，接收管理終端的管控指令，進行可視化控制。
顯示終端：顯示終端包含投影機、電視、各種拼接屏等，由高清輸出節點對高清輸入節點信號進行還原和呈現，節點自帶大屏拼接、漫游、疊加、分屏顯示功能，不需要額外的處理設備，即可完成多畫面同時顯示功能，且支持多屏間絕對同步顯示。輸出節點受管理終端管控，由無/有線管理終端來決定顯示什么內容。
融合通信調度平臺：支持多平臺融合，可將視頻監控平臺、視頻會議平臺、超高分顯示平臺，以及燈光、電動窗簾等環境控制進行統一平臺融合，數字網絡化處理，整合到同一管理界面進行控制，以節省人力資源。
系統管控部分：含系統核心——系統管理服務器，是音頻系統、視頻系統及第三方集成系統指揮大腦，協調信號之間走向，監控各部分的工作狀態等，保證系統有條不紊地高效運轉。無/有線管理終端是指令的發起者，是作為用戶控制系統的唯一入口，支持WINDOW/IOS系統，客戶端的界面可以根據實際的工程項目的需要，由管理軟件來設計生成。并且支持多用戶不同權限的控制界面定制。
系統支持平臺級聯，實現上下級信息共享，上級平臺，通過配置下級視頻源列表和每方的級聯通道數，可以瀏覽和控制所有自身和所有下級的視頻源，并且可以在一個上級的可視化調度臺UI界面上預覽級聯端口的視頻，并且任意調度下級的視頻源，上級平臺可推送指定信號到下級顯示。
2、系統特點
此系統保障了信息快速流轉，智能研判會商，高效指揮調度，并可有效督察。形成了以指揮中心為“龍頭”的統一調度、統一指揮、跨區域合成作戰的指揮平臺，形成縱向貫通、橫向協同、區域聯動的整體作戰格局。建立軍令暢通、多兵種合成作戰的“大指揮”工作格局，確保指揮的高效性。系統主要特點如下：
（1）數據展示可視化
系統支持音頻和視頻同時可見功能，可在控制界面上同時反饋每路音頻信號實時動態電平及實時動態視頻畫面，增加了信號的反饋性，減少了控制的失誤率。操作員通過控制終端將需要的視頻信號快速、準確顯示在屏幕上。
系統可提供實時信號預覽達20路以上，所有操作基于圖形化、觸摸拖拽式操作，達到人機交互功能，可采用多點觸控的方式，實現對信號窗口的放大、縮小、移動、關閉，在控制的同時可實現所見即所得的控制效果。
系統管控界面可根據客戶要求定制，如界面布局風格、控制主題、LOGO等均可根據需求定制。
（2）信息融合平臺化
指揮平臺內指揮中心或會議室涉及多種音視頻信號，有業務電腦、攝像機、DVD、視頻會議等本地模擬音視頻信號，以及網絡監控信號等，本地模擬音視頻信號可通過高清輸入接口機專為網絡信號接入系統，信號支持VGA/DVI/HDMI/ YPbPr/SDI多種常用格式信號。視頻編碼采用國際標準算法進行編碼，通過國際標準RTSP傳輸協議進行音視頻傳輸。對于監控信號，可直接解碼進行統一管控，實現海量信息統一平臺化調度、管理。
（3）功能應用綜合化
系統采用IP網絡化架構，統一化管理方式，系統可集成視頻監控平臺、視頻會議平臺、語音調度平臺、超高分展示平臺等。實現多平臺統一化管控。
支持監控平臺無縫數字對接：支持國家標準GB28181協議，通過平臺強大的解碼能力，可整合多種品牌的視頻監控系統，把所有的監控系統調至指揮中心大屏上顯示，也可在有線觸控屏上實時預覽監控信號。
支持視頻會議平臺無縫數字對接：系統支持視頻會議系統信號直接讀取、調用，無需視頻會議終端，即可調用視頻會議中任意信號進行上屏顯示，支持SIP/H323協議，支持從視頻會議MCU取媒體流直接上墻。
支持超高分展示平臺上屏顯示：系統支持超高分辨率顯示，可顯示指揮中心GIS、SCADA、GPS、TDCS等超高分辨率信號，在拼接屏上整屏高清顯示。
可融合戰場綜合態勢圖。多個維度的信息于一張圖或一個界面上，可以綜合顯示天網視頻、單兵音視頻、出勤配備力量、周邊環境設施以及周邊兵力部署等等，構成多元情報信息系統融合形成戰場綜合態勢圖，便于作戰指揮首長掌握態勢發展，指揮部隊行動。
系統可實現全屏動態展示結合動畫特效和3D模型增強可視化效果，采用多種人機交互方式對內容進行操作及互動，可自由選擇子系統的數據融合可視化需求等。
語音調度系統融合：系統將專線全部集中到指揮中心，通過語音調度臺，任意調度某一路或幾路話機信號與指揮中心進行實時對講。利用指揮中心音頻系統及MIDIS平臺對音頻系統進行一鍵式模式控制，簡單、智能。
（4）運營指揮平臺化
利用視頻會議、會商系統和指揮調度等功能，以及語音調度平臺，為各級應急管理機構應對突發公共事件提供快捷指揮和對有關應急資源力量的緊急調度等方面的技術支持。
系統支持多項任務聯動處理，實時信息反饋，多任務一鍵式快速響應，系統支持人與數字代碼化的指揮內容高度融合，實現“人數合一”：確保使用者能夠?qū)χ笓]內容進行可視化直接操作（即看到什么就可以自然地直接操作什么），系統聯合多平臺及多套指揮中心的信息，多方聯動響應，實現綜合管控。
平臺支持時實運維管理，可以一覽查看所有覆蓋區域涉及到的設備基礎信息、運行狀態、告警情況等?？商峁┰O(shè)備運維管理流程的接入、根據系統運行產生的數據統計分析，報表形式展示，如品牌、設備使用周期，故障率等等。服務于MIDIS系統設備的日常管理工作，方便維護與管理。
（5）其它功能特點
a) 多屏拼接
系統支持多屏拼接；每塊單獨屏幕支持16個視頻開窗，支持16層視頻疊加顯示，支持畫中畫；支持視頻在拼接屏上漫游。視頻支持拖拽方式移動和縮放。
b) 視頻輪巡
支持在拼接屏上循環顯示各視頻信號；支持在屏幕指定區域上循環顯示，如在拼接大屏中間位置作輪巡顯示，兩側作為固定畫面顯示，
c) 權限管理
系統支持多權限管理方式，不同的權限對應不同的管理界面和管理內容，可在總控室及指揮長室設置最高權限，最高權限可管理和調度系統所有功能。同時平臺支持同一權限多管理終端同時登錄管理，同一管理終端登錄不同權限功能。
d) 多級級聯管理
MIDIS系統支持多級級聯，上級隨時對其下級行使指揮和和管理；平級之間互不影響，可同時并發處理多個應急事件。
e) 熱備份
系統核心服務器支持多機熱備份，主服務器一旦出現問題，可自動無縫切換到備份服務器工作。
f) 定制開發
平臺開放式API接口，支持第三方系統接入和集成，無需調用sdk，無操作系統限制，實現與其它系統的完美融合。
