一、建設背景

隨著信息技術飛速發展，原有指揮中心的現狀和信息化設施及應用情況已不能滿足需要，為適應新的業務的需要，建立綜合性的指揮中心顯得尤為必要和急迫。

作戰指揮中心在現代信息化戰爭中承擔著越來越重要的作用。作戰指揮中心方案要求：指揮中心大屏幕對通信、情報和現場態勢等能夠迅速、快捷、準確接收并高清晰地顯示，既能滿足非戰爭時期突發情況下的指揮調度的需要，又能對戰爭和突發情況下進行大規模，綜合性的事件實施指揮調度，從而實現突破空間限制和極大的提高戰時反應速度，大大提高部隊的整體快速反應作戰能力。

CREATOR快捷按照“需求牽引、瞄準前沿、實用耐用、適度超前”的思路，運用現代通信技術手段，全面考慮系統的先進性、集成性、實用性，重點加強作戰指揮、勤務值班、勤務管理、實時指揮調度和應用系統建設。

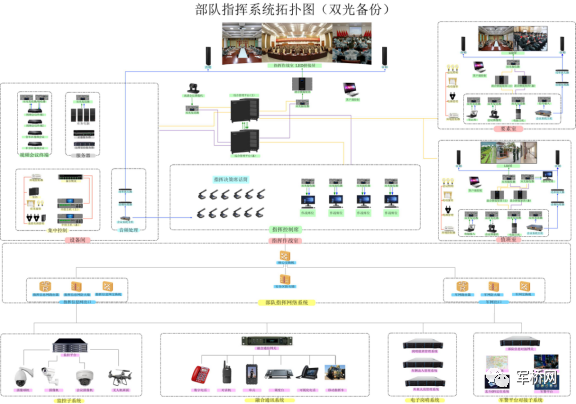

二、基礎支撐架構圖

三、建設內容

（一）指揮作戰室部分

指揮作戰室是(首長)處理重大事件、協調作戰的指揮工作、貫徹各項管理制度的重要作戰部署指揮決策場所，應滿足軍隊作戰指揮、雷達接收、發送指令、遠程指揮等諸多功能的需要。

指揮作戰室建設內容為：視頻會議系統、數字會議系統、會議錄播系統、音頻處理系統、廣播系統、顯示系統、集中控制系統、信號切換處理系統、視頻監控系統、智能運維管控系統。

（二）值班室部分

值班室主要為保障對部隊的戰備和作戰行動實施不間斷指揮而建立的晝夜值班。平時由各級司令部建立作戰值 班，戰時由各級指揮所組織作戰值班。作戰值班由各級指揮員和參謀人員擔任，其主要任務是：及時掌握敵情、戰場情況、部隊?wèi)?zhàn)備和作戰行動情況。

值班室建設內容為：音頻處理系統、數字會議系統、音頻處理系統、顯示系統、集中控制系統、信號管理系統、運維管控系統。

（三）要素室部分

要素室是各軍種參與實戰演習和電子對抗的重要場所，支持與指揮大廳和值班室音視頻信號互聯互通，實現一鍵調取信號上屏操作，通過集中管控實現各個會議室視頻會議畫面和編解碼、電視墻的畫面上屏顯示。

要素室建設內容為：視頻會議系統、數字會議系統、音頻處理系統、錄播系統、信號管理系統、顯示系統、集中控制系統、運維管控系統。

四、系統建設

（一）信號管理系統

1.系統建設

部隊指揮作戰信號管理系統，是集指揮作戰室、值班室、要素室等多場景于一體的部隊信息指揮處理平臺，多業務系統、多信號源通過跨網快速靈活調度、界面自由整合重組、多內容同屏聯動，提高各類作戰事件發生時整個部隊管理體系的響應速度，保障快速、及時、有效地使系統高效運轉和協同作業，使得指揮扁平化、動態管控可視化，提升部隊指揮作戰室作為部隊體系的核心指揮大腦的實際指揮效果。

在指揮作戰室、值班室、要素室各配置一套集中式信號管理系統，主要作用為音視頻信號傳輸。高清混合拼接矩陣系統應具備有音視頻信號矩陣切換功能，遠距離互聯互通傳輸功能，視頻拼接處理功能，KVM坐席管理功能。可在部隊作戰時調取各相關信號界面（作戰地視頻監控、業務系統界面、部隊、領導指揮等各單位系統信息）重組，構成大屏主顯示區域部隊作戰關聯信息集合圖。操作員能夠?qū)Ω鲉挝幌到y(tǒng)的界面進行操作，包括畫面漫游、疊加、重組，構成符合某作戰場景處理需要的關聯信息展示圖，并在大屏幕上實現多系統作戰融合顯示，同時還可獨立操作各自內容，提升作戰管理及應用事態處理效率。

2.系統功能

（1）信號處理功能

· 信號接入管理

· 信號無縫切換

· 4K超高分顯示

· 遠程信號傳輸

· IPC解碼接入

(2)圖像拼接功能

· 圖像拼接顯示

· 場景預案調用

· 非標拼接處理

· 高清底圖定制

· 大屏回顯、字幕條幅

(3)KVM坐席功能

· 業務坐席切換

· OSD菜單管理

· 鼠標跨屏漫游

· 鍵鼠一鍵上屏

· 業務信息共享

· 坐席分組分區

（4）軟件控制功能

· 多用戶同時登錄

· 多平臺同時操作

· 多種瀏覽器登錄

· 分級權限管理

3. 系統優勢

（1）全國產化自主可控

“國產化自主可控”是今年我國一直推廣的重要戰略目標，也是我國信息化建設的關鍵環節，CREATOR快捷一直致力于結構、軟件和系統國產化，自主可控研發生產，符合國家長期發展戰略要求，保證用戶系統建設與國家發展的同步性。

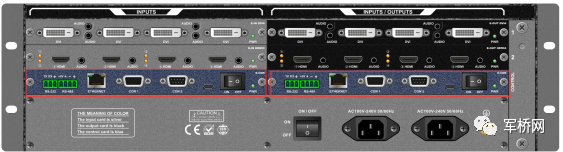

（2）雙控制卡冗余備份

雙控制卡工作模式：實時將矩陣的備份至備份控制卡上。一旦主控制卡不工作，備份控制卡馬上接替工作，不影響矩陣的切換和大屏拼接顯示。

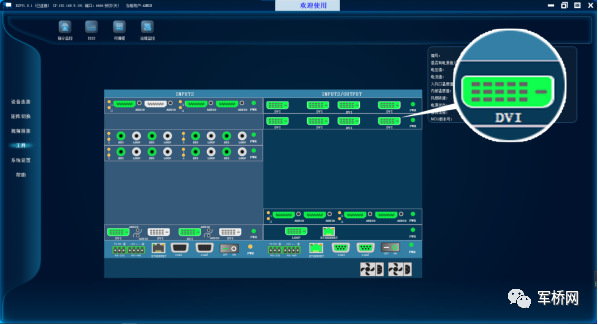

（3）運維狀態實時監測

支持實時監測矩陣電壓、電流、板卡溫度以及信號在線狀態并且圖形化顯示，發生故障時，可自動發出故障告警提示。

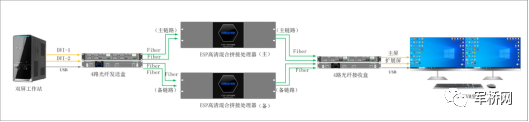

（4）支持雙路四光備份

搭配雙路四光備份模塊可實現雙路雙光同時備份模式，支持大屏雙光備份和坐席雙屏雙光備份多種模式組合。兩臺光纖矩陣并行聯合運行，系統主鏈路發生故障時，系統可自動檢測、即時重新配置系統，在短時間內切換到備用傳輸鏈路，備份系統自動切換時間不大于1s。同時也支持4路四光同時傳輸音視頻和控制鍵盤鼠標信號。

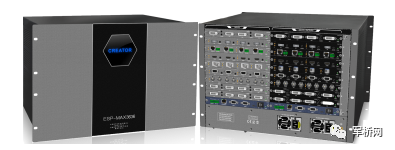

（5）FPGA純硬件架構

純硬件FPGA架構，crosspoint交換處理總線 ，高帶寬背板設計，全幀處理，視頻畫面清晰細膩流暢。

機箱結構采用混合插卡結構，一卡4路，所有輸入輸出板卡均可熱拔插 ，支持雙電源冗余備份，支持備份電源自動啟用。

（6）輸入輸出板卡混插

矩陣輸入輸出卡槽可以混插，可以實現N*M板卡組合方式，對輸入輸出接口數量更新加靈活使用。

（7）非標準分辨率拼接

矩陣引進了拼接技術，可以支持標準分辨率或不同非標分辨率的大屏拼接，包括多種類型的拼接屏，如LED屏、DLP屏、LCD屏等等。

（二） 智能運維管控系統

指揮作戰室及其他房間信息化運行多系統、多平臺、多廠商、多網絡及系統設備等復雜的管理環境，需配置一套CREATOR快捷集中管控運維管理平臺來實時監測這些系統設備的工作狀態，包括指揮作戰室、值班室、要素室的設備監測。運維系統支持對多個不同系統的設備進行監測，運維服務器和監測系統設備建立同一局域網，由運維管理平臺統一監測這些設備數據，進行讀取分析實時顯示，發現有異常，實時警報。

1.系統建設

指揮作戰室機房建設一套智能運維管控系統，通過網絡方式接入到交換機，和指揮作戰室各個系統設備實現互聯互通。也可通過內部局域網互通到值班室、要素室等房間，進行統一監測各個房間的系統設備狀態。

主要針對機房環境監測、設備狀態監測、系統用電監測、系統鏈路監測、資產管理、集控管理等模塊進行運維管理。

2.系統功能

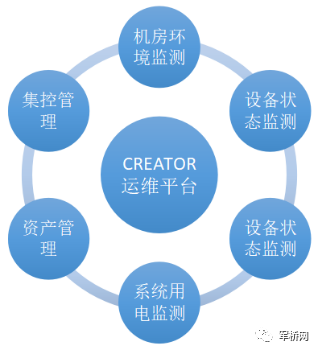

智能運維管控系統功能包括：機房環境監測、設備狀態監測、系統用電監測、系統鏈路監測、資產管理、集控管理等。所監測的系統設備通過網絡連接運維服務器，由運維管理平臺統一監測這些設備數據，進行讀取分析實時顯示，發現有異常，實時警報。

· 支持網頁訪問

· 數據實時分析

· 音視頻全兼容

· 系統拓?fù)渥越?/span>

· 設備資產管理

· 智能報表分析

· 用戶權限管理

· 支持日志記錄

3.系統優勢

（1）網絡架構

集中管控運維管理平臺系統所有系統設備都通過交換機互連，交換機負責傳輸各個系統設備的信號傳輸，實現網絡化管理，所有系統設備只需通過網絡接入系統，即可實行信號的交互、控制和監測，不需要增加硬件支持。

（2）集中管理

集中管控運維管理平臺通過網絡傳輸集中管控各個子系統，統一監測各個會議室設備情況以及控制各系統的功能操作。如機房環境監測、設備狀態監測、系統用電監測、系統鏈路監測、設備利用率和設備警告信息?？刂葡到y(tǒng)功能操作，如中控系統控制，會議系統控制、拼接矩陣切換控制、電源控制器控制等。

（3）權限管理

支持添加用戶角色、修改角色、刪除角色，對弈不同用戶給予不用的系統權限；系統所有的用戶身份需要驗證后方可進入系統操作；對于值班人員，自動記錄用戶交班數據，并可生成值班記錄。

（4）穩定安全

集中管控運維管理平臺采用網絡方式連接，所有系統可以分開獨立管理，各個子系統出現異?；蛘吖收喜挥绊懫渌到y(tǒng)的正常運行。
