第一章 概要

1.項目背景

計算機的普及應用歷經二十多年的發展，各行各業信息化建設已經非常普及，監控行業的產品也一樣歷經了隨著技術的升級而變遷的過程。時值如今，傳統的監控技術和產品已經比較成熟，而網絡的觸角已經伸到幾乎每一個角落，如何建立一個基于互聯網絡的監控系統，將監控業務拓展成一個多業務運營的平臺，成為目前監控需求的主要方向。在計算機技術發展當前，各行各業的辦公、商務、賓館等建筑物內不僅具備局域網，而且具備寬帶接入Internet的條件，這些互聯條件的具備，使得各行業的決策部門不僅僅滿足于局部的監控需求，更有一種縱覽全局的監控欲望，而且不僅僅是需要從最高層直接、直觀地了解一線的實時情況，更希望能借助這樣的系統實現各種會議、應急指揮的功能。

第二章 項目分析

2.1現狀分析

整合本地技術防范資源的基礎上，實現緊急報警和安全狀態信息的透明、準確傳送和規范、及時處理，對重點防護目標進行隨時、真實的遠程安全檢查和指揮調度。

整個系統包括前端監控點、線路傳輸網絡、總監控指揮中心系統、會議室的建設。

2.2需求分析

在設計的安全防范的基礎上，以前端的各個監控點和會議點為依托，組建一套網絡化的可視化的實時監控管理系統，采用科技和本行業相掛鉤的設計思路，使得視頻監控和視頻會議更好服務于本項目。本項目建設是專注在行業的特點和特殊要求的基礎上提出，包括以下內容：

實現總部對全省各個監控點等現場進行工作業規范性的遠程可視化管理，建立集視頻監控、視頻會議及安全管理平臺于一體的實時指揮調度系統；

系統使用對象可面向管理層、各級領導、專家等各類管理人員；

建立統一的管理系統平臺，實現遠程管理用戶對現場情況的視頻監控，實現本地的錄像存儲，并且對歷史視頻信息的查閱與視頻片段的下載存檔，實現音視頻的交流與工作協作；

實現集中的報警聯動的管理，報警信號可以統一上傳中心，并且可以聯動電子地圖和彈出視頻圖像。

實現雙向視頻會議系統，提供方便快捷的工作交流，可以隨時調出現場監控的畫面進行專家討論，并且可以隨時調出歷史錄像對指定的錄像進行技術指導和培訓。可以有效減少管理費用，提高工作效率；

實時的可視化指揮調度，可以在生產生活過程中出現的一旦出現重大問題和事故，可以馬上調集各個部門、專家學者、和相關領導等實現實時的應急指揮調度以在極短的時間內有效的杜絕和解決重大事故的產生。　

第三章 系統總體設計

3.1 設計依據

本方案是會議室場所和監控用戶實際使用要求為基礎，按以下有關國家標準為依據，并且加入本公司的經驗而設計：

JGJ/T16-92《民用建筑電氣設計規范》

GB/T15381-94《會議系統的電及其音頻性能要求》

GB/T 50314-2000《智能建筑設計標準》

WH01-93《擴聲系統的聲學特性指標與測量方法》

GYJ25-86《廳堂擴聲系統聲學特性指標》

GBJ118-88《民用建筑隔聲設計規范》

GBJ232-92《電氣裝置安裝工程施工及驗收規范》

GB/T14197-93《聲系統設備互聯優選配接值》

GB/T14947-94《聲系統設備互聯用連接器應用》

GB/T15644-95《視聽系統設備互聯用連接器的應用》

GB/T15859-1995《視聽、視頻和電視系統中設備互聯的優選配接值》

IEC914《Electrical and audio requirements of the conference system》

國際標準 ISO 2603 《同聲翻譯的特性和配套設備設計要求》（報批稿）

GY/T108.1《廣播用攝像機通用技術條件》

GY/T109.1《廣播用CCD攝像系統通用技術條件》

GY/T110《廣播用圖像監視器技術要求》

GY/T106-92《有線電視廣播系統技術規范》

ITU-R BT601《數字分量演播室標準建議》

GBJ79-85《工業企業通信接地設計規范》

3.2 系統設計原則

根據整個系統的目標定位和用戶需求的特點，我們按照如下原則建設本項目系統：

■ 整體性

系統設計之初就充分考慮該的業務特點，系統具有高度的靈活性和實用性，功能完善，方便管理，滿足該的實際情況，從而提高該整體監控系統能力。

■ 可擴展性

系統能夠在數據、業務、服務等多個級別上任意擴展，能夠滿足未來業務發展的需要。

■ 安全性

整個系統設計之初就考慮了完整的安全方案，以保證系統組成的網絡安全、服務器安全、用戶安全、應用程序和服務安全、數據安全等多個部分，從而實現整個應用系統的安全。

■ 經濟性

系統在設計之初，充分考慮了整體方案的經濟性，設備和軟件的選用都價廉物美。

■ 復用性

系統在設計之初，充分考慮了原有的軟、硬件設備的可重用性，達到保護已有技術投資的效果。

■ 易用性

軟件使用界面良好，用戶安裝相應軟件（客戶端控件）后就可進行實現監控，權限統一分配，無需單獨設置。

■ 先進性

系統采用一系列業界領先的技術和體系結構：系統采用了多級體系結構，實現了數據與業務分離，采用多種領先技術，并結合系統的先進性與該的實際應用情況相結合。

■ 開放性

系統全面遵循各種國際標準，能夠與現有系統進行完美的銜接與互操作。

■ 可伸縮性

系統的模塊之間是松耦合的，絕大多數模塊可以獨立安裝和運行，具有良好的可靠性和可伸縮性。

■ 可管理性

系統在設計之初，就針對系統架構、模塊、用戶的管理、系統的管理及應用系統的使用界面進行了良好的設計，從而實現真正可管理性與實用性相結合。

3.3 系統總體設計介紹

3.3.1設計描述：

根據本項目現狀以及實際需求，我們提出了“網絡視頻集中監控系統”+“網絡視頻會議系統”高度集成在一起的“XX網絡視頻指揮調度系統”的解決方案，以下簡稱“本系統”。本系統是建設在互聯網基礎上的高清晰的視頻監控指揮調度控系統。

本系統設計主要用有四大模塊組成：中心管理服務器、前端DVR監控點、視頻會議端、視頻監控端：

◆ 中心管理服務器：是整個系統的核心設備，通過專業服務器架設在主控制室的機房，提供了本系統所有的服務；本系統所有的帳號、密碼、DVR的權限等都在保存在中心服務器的數據庫里，統一由系統管理員去分配和管理。

◆ 前端DVR監控點：前端視頻信號采集編碼成數字信號的DVR設備，同時DVR設備還將數字信號一方面存儲到硬盤里，一方面打包上傳至流媒體服務器，然后經過流媒體服務器轉發到各監控端觀看。負責各支行被監控的視頻信號的采集、存儲、轉發工作。

◆ 視頻會議端：根據實際情況，可以采用以下幾種會議室模式：

◆ 多功能會議室：本系統可以利用多功能會議室的具備的音響設備，如：調音臺、功放、無線麥、大屏顯視墻等音視頻設備來進行。這樣的多功能會議室僅需配上一臺視頻會議終端和一臺攝像機，通過網絡連入中心服務器即可。

◆ 普通小會議室：配上一臺視頻會議終端、一個或多個麥克風、一套音箱、一臺攝像機、一臺電視機(或投影儀)，通過網絡后，即可舉行網絡視頻會議。

◆ 桌面會議室：用戶無需到會議室參加網絡會議，也可以在辦公室用辦公電腦或在家里用家用電腦參加會議，而用戶只需要配一只USB攝像頭、一套帶話筒的耳機即可，所有功能與會議室召開會議一致。

◆ 視頻監控端:方便各級領導能隨時隨地方便的調看各場所被監控的視頻信號，本系統提供兩種方式來觀看：

◆ Web方式：采用了網頁瀏覽模式進行觀看，用戶只需打開IE瀏覽器，在地址欄輸出入中心服務器的IP(或域名)，然后根據提示輸入指定的帳號和密碼即可成功登錄到監控中心，根據自已的權限調看各場所的監控視頻。各級領導在平時觀看各場所的監控視頻時,推薦采用這種觀看模式。

◆ 客戶端軟件方式：本觀看方式需要用戶事先從網上下載一個軟件安裝包，然后將軟件包安裝到系統；在使用時，用戶從桌面的快捷方式啟動監控客戶端軟件，從彈出的登錄框中輸出入：中心服務器IP地址、帳號、密碼、監控室號等信息后，即可登錄監控中心，根據自已的權限調看各支行的監控視頻。由于本客戶端軟件提供了更多更強大的監控功能：多屏顯示、報警聯動、電子地圖、日志查詢、云臺控制、遠程錄相聯系等功能，所以操作相對復雜，建議有一定技術基礎的用戶使用。

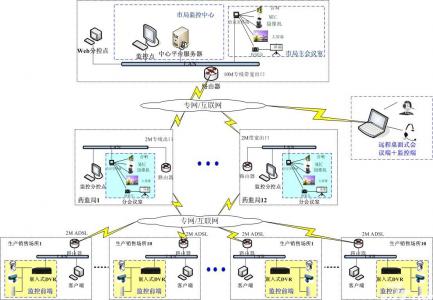

3.3.2 應用設計圖如下：

本拓?fù)浣Y(jié)構圖要根據實際的架構畫

本系統采用B/S結構，設計為通過Web方式統一技術平臺、統一數據庫管理。實現了DVR設備、監控用戶、會議用戶的統一管理、統一登錄、統一認證等功能。

本系統不僅有卓越的視、音頻交互表現性能，還將監控與會議完全融入一體，讓市局與各分局之間舉行網絡會議的同時能隨時調入監控圖像到會議中廣播，讓各級領導一起面對現象情況討論，做出科學的決策。

3.4 系統主要部分設計介紹

指揮調度室的設計具備靈活的設計特點，可以采用硬件指揮調度終端實現，也可以通過桌面式的指揮調度會議終端（通常稱為軟件終端）來實現。

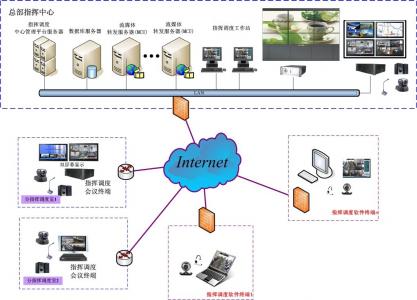

硬件指揮終端和軟件終端接入系統圖

考慮到指揮調度室情況的不同。視頻指揮調度室設計可以分三種模式。分別是主指揮調度室，分指揮調度室和移動指揮調度點建設。

3.3.1主指揮調度室建設

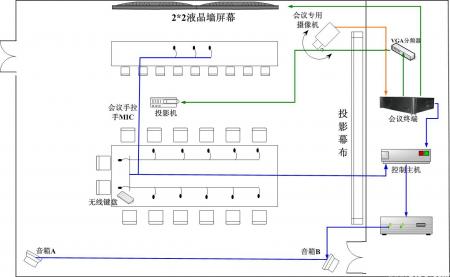

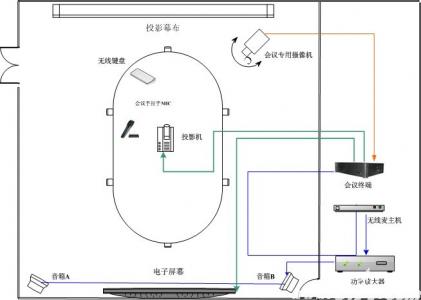

主指揮調度室建設，以中小型會議室設計（20-50平米）為例：

攝像機：根據需要觀看的會議場景的多少可以選擇1個或者2個會議專用攝像機，可以1個全景，一個發言人。

麥克風：根據需求確定，可以采用無線麥克風，也可以采用有線的鵝頸麥或者會議主席機和代表機。

指揮調度終端：可以選用標清、高清或者雙流指揮調度終端，將會議圖像采集進行上傳MCU，提供流暢實時的轉發視頻。

指揮調度室顯示設備：選擇支持VGA顯示的液晶、等離子等顯示設備，實現2*2拼接屏顯示，同時也可以多選用配置1臺投影機與主屏聯動進行大屏顯示。2*2的拼接屏實現1024*786，可以自由的調看每路分指揮調度圖像，均可實現高清晰顯示，同時還能夠進行監控視頻的實時觀看，全方面的視覺效果滿足圖像傳輸和視頻的指揮調度。

音箱設備的選擇：可以采用有源音箱或者無源音箱配合功放，以實現流暢的音頻效果為宜。

3.4.2分指揮調度室建設

分指揮調度室建設以中小型會議室（10-20平米左右）為例：

攝像機：根據需要觀看的會議場景的多少可以選擇1個或者2個會議專用攝像機，可以1個全景，一個發言人。

麥克風：根據需求確定，可以采用無線麥克風，也可以采用有線的鵝頸麥。

指揮調度終端：可以選用標清、高清或者雙流會議終端，將會議圖像采集進行上傳MCU，提供流暢實時的轉發視頻。

會議室顯示設備：可以選擇配置投影機或者支持VGA顯示的液晶、等離子等顯示設備，實現雙屏或者單屏顯示。單屏顯示可以直接觀看主會場的圖像，也可以采用畫面分割方式觀看其他調閱的監控場景。雙屏顯示可以采用主屏進行數據文件共享，副屏進行視頻的實時觀看，同時也可以采用畫面分割的方式調看其他地方的視頻圖像，方便視頻的指揮調度。

音箱設備的選擇：可以采用有源音箱或者無源音箱配合功放，以實現流暢的音頻效果為宜。

3.4.3移動指揮調度點建設

用指揮調度軟件終端可以隨時隨地的通過隨身攜帶的USB攝像頭和耳麥，進行遠程的登錄指揮調度室，輸入由系統管理員提供的會議帳號和密碼，經過系統認證即可參與實時的指揮調度。軟終端突顯了參加會議的不固定性，只要可以上網的地方均可以參加會議進行視頻的應急指揮調度，方便不同地域的專家學者的參與緊急事故的指揮調度。

USB攝像頭和麥克風：1套

臺式電腦或者手提電腦：1臺

3.5網絡數據傳輸設計

由于視頻圖像對傳輸帶寬要求較高，以單個攝像機傳輸15-25幀圖像為例，對于監控點和會議點到控制中心所需要的網絡帶寬，可以根據需要同時訪問的視頻路數來計算，一般情況下視頻流在數字網絡每路視頻帶寬要求最低為256kbits/s，重點領域每路視頻帶寬應達到512kbits/s以上，正常網絡帶寬應該是最小需求的1.5倍，通過這種計算方式可以計算出所需要的網絡帶寬。

設計遠程用戶調用時CIF格式下需要384Kbps左右的帶寬，D1格式下需要1Mbps左右的帶寬。目前前端的監控點大多數以普通ADSL方式接入，上行帶寬一般在512k左右，所以每個監控點上傳的路數可同時限制在2路，如果需要同時監控多路，則需要考慮更大的網絡上傳帶寬。

指揮調度室同樣也有1或2路視頻需要上傳中心，則網絡的上傳帶寬也需要至少512Kbps。

3.6網絡數據存儲設計

假設整個系統監控總路數約為1600路左右，錄像資料分別存儲在各監控點的硬盤錄像機，如設計每臺為最大容量1T，可以滿足16路視頻15天的資料存儲。

一路視頻保存一天的所需存儲空間的計算方式，結合每路存儲按照384K計算：

384(kbps)*60(秒)*60(分)*24(小時)/8(轉換成字節)/1024(轉換成兆)/1024(轉換成G)=4 G

則一路視頻保存15天需要：60G

每個監控點如設計為16路監控，則需要硬盤空間為1T左右。

實際的設計請按照實際需求進行設計分析，力求保證有足夠的空間進行錄像存儲，保證實時存儲的天數。

第四章 系統的功能和特點

4.1系統功能

網絡視頻指揮調度系統按照功能模塊可分為以下六大模塊

◆ 指揮調度中心管理平臺服務器

◆ 流媒體轉發服務器（MCU）

◆ 監控采集設備（DVR、DVS、網絡攝像機）

◆ 集中存儲服務器

◆ 網絡數字解碼矩陣

◆ 視頻指揮調度終端

4.1.1指揮調度中心管理平臺服務器

1、功能介紹

基于免費開源的Linux(Windows)+MySQL+Apache+PHP系統平臺技術，包括有數據庫(MySQL)、Web服務器(Apache)、Web程序(PHP)、監控中心服務器軟件、會議中心服務器軟件，所有配置均由安裝程序完成，一鍵式安裝，簡單快捷。

中心管理平臺

中心管理平臺采用了B/S架構，系統管理員通過Web方式對整個指揮調度系統進行管理，避免地域限制。

管理權限

中心管理平臺將管理權限分為四級，從高到低分別是：超級管理員、機構管理員、部門管理、監控室/會議室管理員，各級的管理人員的管理范圍和權限可以進行單獨設置不同。通過這四級管理模式即滿足大規模的集中管理，又實現了各種權限的層級式管理，方便組建大型的管理系統。

流媒體管理

管理流媒體服務器，包括創建、修改、刪除、分配部署。可以添加多個流媒體（MCU）服務器。流媒體隸屬于某個機構，由超級管理員或該機構管理員管理。

帳號登陸認證

前端設備（DVR/DVS/網絡攝像機）、會議終端以及監控/會議用戶都由系統分配對應的賬號和密碼，這些設備以及指揮調度端通過賬號和密碼登陸到中心管理平臺，由中心管平臺驗證帳號的合法性后允許登陸，客戶端再通過其授予的相關權限來訪問相關設備。

報警、消息、控制命令等轉發處理

前端采集設備報警信號上傳、客戶端、網關服務的控制命令下傳，通過中心管理平臺進行轉發處理，以達到聯動報警信號、平臺信息交流以及遠程控制命令的目的。

域名解析服務

內嵌域名解析服務軟件，可以將前端采集設備的動態IP地址進行域名綁定，每一段時間自動的搜索有效的IP地址，及時與中心服務器保持一致聯系，有效的處理前端設備動態IP地址的情況，無須借助第三方軟件而實現穩定的網絡鏈接，以達到高效的內外網互聯和互通。

2、技術優勢

系統基于免費開源的Linux(Windows)+MySQL+Apache+PHP系統平臺技術，平臺穩固可靠，開源性強；

采用一鍵式安裝，將指揮中心平臺所需的所有軟件：數據庫(MySQL)、Web服務器(Apache)、Web程序(PHP)、中心服務器軟件打包到一個安裝程序，并且所有配置均由安裝程序完成，從而大大減少管理員的配置工作；

系統管理采用B/S架構，用戶可以很方便的通過瀏覽器對服務器所管理的每一個客戶端進行相應操作及觀看，同時相應權限人員可以在遠程對系統進行管理、配置等，界面友好、操作方便，控制平臺所有用戶直接通過訪問服務器來訪問每一個監控點內容，操作簡便，功能強大；

支持多級分權管理：超級管理員、機構管理員、部門管理員、監控/會議管理員等，資源分配和權限管理采用分級管理策略，每一級的管理權限各不相同。系統管理員即可集中管理系統內所有資源權限，也可以將某一部資源權限分給下一級管理員來管理。有效避免過份集中管理造成系統管理員工作量太大，并且下一級部門能獨立管理本部門的資源和權限，提供強大的組建大型管理系統的擴展性能。

系統支持多級服務器集群、級聯，提供強大的組建大型系統的擴展性能。

在一個服務器上可以虛擬多個獨立的指揮調度中心，分開訪問、獨立控制、互不干擾。

系統平臺支持內外網IP地址，以便內外網的用戶互聯互通，并且系統支持組播功能，音頻和視頻的組播IP地址和端口號可以分開設定。

4.1.2流媒體轉發服務器（MCU）

1、功能介紹

采用流媒體轉發技術，將接收前端采集設備（DVR/DVS）以及會議終端的音視頻信號，和數據信息如屏幕共享、電子白板等進行流式傳輸，將聲音、圖像和數據由服務器進行連續、不間斷傳送方式轉發到對應的設備，如：指揮調度客戶端和集中存儲服務器，達到在網絡中高效流暢的傳輸視音頻流功能。

流媒體轉發服務器采用了先進RTP/RTCP流媒體網絡傳輸技術，解決了有限的帶寬下多個用戶并發訪問同一個監控點或者視頻會議點問題。

在跨網段的廣域網＋VPN網+互聯網等復雜網絡環境中運用。

解決了南北電信網絡帶寬瓶頸問題。

可實現多級的集群和級聯。

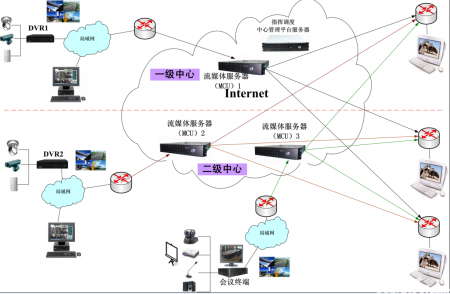

流媒體轉發服務器（MCU）級聯圖

2、技術優勢

端設備無須固定IP訪問：流媒體轉發服務器支持任何一臺連接到服務管理中心的機器，無須固定IP。

前端設備穿透內網訪問：直接支持路由器網絡地址映射，自身達到內外轉換能力，無須通過傳統代理服務器或網關，支持用戶上下行MCU分別定義，支持動態IP地址用戶連接。

流媒體服務器采用了先進RTP/RTCP流媒體網絡傳輸技術，并結合自主研發的丟包自動修復、防抖動、防亂序等算法，使之在較低帶寬下保證圖像流暢，永不破碎；

實現大規模并發訪問：每個流媒體轉發服務器可支持多個指揮調度室同時監控和會議（會受接入帶寬的限制）。

級聯流媒體服務器節省帶寬：多個流媒體服務器相互進行負載均衡，能夠智能判斷提供負載最輕、網絡狀況最好的流媒體服務器進行流轉發；

集群流媒體服務器實現大型集中監控：指揮調度客戶端比較多的分支機構可以采取架設二級流媒體服務器的方式，分擔主流媒體服務器的壓力，保證整個系統的穩定、高效的運行。這樣可以勝任上千個終端通道同時進行監控和會議的任務，為用戶的擴展提供空間。

單臺服務器最大支持512路視頻流轉發（CIF格式下），延時<100ms；

支持用戶上下行MCU分別定義，支持動態IP地址用戶連接；

支持防火墻地址映射，支持內外網用戶互聯互通；

4.1.3監控采集設備（DVR、DVS、網絡攝像機）

前端監控采集設備一般包含PC-DVR、嵌入式DVR/DVS以及網絡攝像機，是整個構造分布式監控體系的基礎，以B/S和C/S架構與系統中心管理平臺服務器進行通訊，實現遠程的監控視頻圖像的采集。

采集音視頻信號后編碼,通過網絡傳輸?shù)街付ǖ牧髅襟w轉發服務器，由流媒體轉發服務器發送到客戶端或集中存儲服務器，實現監控和集中存儲功能；

報警檢測設備獲得報警信號，再將報警信號發送到中心服務器聯動處理；

遠程監控客戶端將云臺、鏡頭的控制命令發送到中心服務器，通過中心服務器將命令發送前端采集設備，再通過前端設備進行控制自身的云臺和鏡頭，實現上下左右、預置位、鏡頭遠近、光圈大小等功能，軟件提供多種匹配的云臺協議。

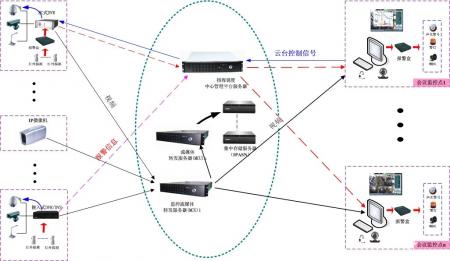

前端監控設備接入系統圖

4.1.4集中存儲服務器

1、功能描述

集中存儲是監控系統錄像當中相當重要功能，完整的體現集中式管理，對資料的備份和保存的起到重要作用，同時存儲架構采用分布式，可以在組建IPSAN進行網絡式存儲。軟件將集中存儲軟件與DVR網關軟件結合二為一，通過DVR網關代理可以實現不同品牌的DVR/DVS的兼容，同時能夠以最科學的軟件架構來完成遠程錄像資料的存儲功能，可以進行實時存儲、分時下載和備份，也可以通過B/S方式檢索和點播遠程的錄像資料。

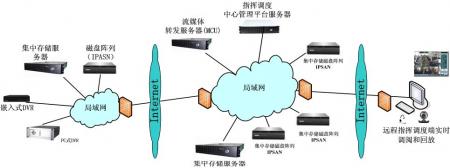

集中存儲分布式架構

2、技術優勢

采用分布式結構基礎上的中心存貯策略，一定范圍及數量的監控點的錄像資料存貯在一臺專用存貯服務器中，統一由中心管理服務器管理，如果構造超大型監控網絡時可以在相應的監控子網內放置存貯服務器，統過管理服務器統一管理，以便實現資源共享；

多路實時性：系統用實時并行處理技術，每路信號均可獨立操作互不干擾；

智能錄像管理：可按時間等設置參數對錄像進行管理；

精細查詢、回放功能：用戶可根據攝像機編號，時間段，事件等條件準確快速查找到所需要的錄像文件并回放。回放時可隨意快進、慢放、逐幀、逐秒、重復等方式，圖像可以全屏放大；

高效成熟的壓縮算法：系統采用壓縮比大，實時性較強的壓縮方式，減少存貯的介質；

支持WEB方式對DVR、集中存儲計劃、點播帳號權限的管理，操作直觀方便；

點播播放器采用插件自動安裝方式，支持IE安全模式，用戶打開該服務器網址即可點播錄相資料；

點播技術采用了流媒體技術，一邊傳輸一邊觀看，視頻圖像流暢，同時用內存做緩存，不傷硬盤。

4.1.5網絡數字解碼矩陣

網絡數字解碼矩陣可通過網絡將前端監控點的視頻信號解碼輸出到中心大屏幕電視墻，由管理人員進行對所有通道進行統一實時監控和靈活調度。它具備視音頻解碼、矩陣控制雙功能，靈活的軟件設計可以支持多種視頻畫面分割格式，支持對每個子通道進行視頻組輪循，任意通道單獨定義設置，通道間可以自由拖動切換，操作靈活。

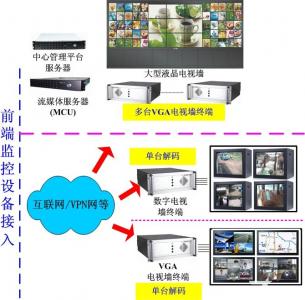

網絡數字解碼矩陣的應用

4.1.6視頻指揮調度終端

采用視頻指揮調度終端將前端會場的視音頻信號進行接入，通過中心管理平臺的認證和授權，以及MCU的視音頻流的多點轉發，實現視音頻的實時流暢的效果，體現豐富的多媒體通訊功能和多種會議模式的控制。

功能描述：

• 監控和會議功能界面完美結合

采用滑塊控制，可以自如切換的監控界面、會議界面，使得操作控制簡捷易用。多種控制身份和現實的監控畫面一目了然。

• 靈活的視音頻調節

有多種格式的視音頻調節格式和編碼方式、包括音頻回音消除處理等。

遠程調節和本地調節控制靈活。

可以預置所有會場視音頻參數。

• 多種特色的會議功能

支持桌面共享、電子白板、會議公告字幕、會議點名、會議投票、會議聊天、遞紙條、申請發言、申請?zhí)釂?wèn)、語音激勵、會議輪循、會議錄相及點播、帶寬測試、會議共享文件上傳下載以及請出會議室等功能。

• 齊全的監控功能

支持遠程實時的監控，在權限可實時視頻監看、遠程云臺控制、錄像、遠程錄像回放、照片抓拍和瀏覽、電子地圖、日志管理、鍵盤控制、多種分屏模板、多屏(VGA)管理、多屏分組輪循、報警聯動管理等。

• 界面預覽路數多

單機最大支持81路畫面圖像實時預覽，會議視頻圖像和歷史資料均可在同一界面顯示和廣播，方便指揮調度。

• 獨創的時間進度條查詢和文件查詢雙模式：

錄像回放支持時間進度條形式，使操作更加直觀，時間同步可以使多畫面同時回放的時候，錄像資料更具對比性和使用性；

• 支持站點分布功能和電子地圖：

使用戶更快的找到分布在不同地方的站點，報警時自動跳出，使您更快捷的查找報警地點；電子地圖采用位圖方式。

• 支持整體會議和監控的錄像功能

針對會議和監控的不同，可以進行單獨錄像設置，錄像資料可以實現集中保存。

• 智能操作

通過用戶賬號，系統能自動識別并獲取其所在權限的虛擬指揮調度室，無須手動輸入。軟件內嵌網絡診斷工具，對網絡環境作出快速的判斷。

• 智能帶寬測試工具：

軟件內嵌的帶寬測試工具方便用戶隨時了解和檢測網絡情況，實時保證流暢的音視頻效果，保證會議和監控的正常進行。

• 軟件自動升級功能：

軟件登陸后自動搜索服務器最新的版本，確定升級后將自動更新系統的升級文件，無需重啟設備。

指揮調度系統具備突發性和地域性等特點，需要具備一定的靈活性，所以視頻指揮調度終端可分為指揮調度硬件終端和軟件終端。

視頻指揮調度終端接入圖　

采用指揮調度硬終端可根據分會場的實際效果和要求的不同，接入視頻會議專用攝像機，內嵌式的硬終端可以完美體現高清晰和雙屏顯示效果，突顯會議的專業性和可靠性。

采用指揮調度軟件終端可以隨時隨地的通過隨身攜帶的USB攝像頭和耳麥，進行遠程的登錄指揮調度室，輸入由系統管理員提供的會議帳號和密碼，經過系統認證即可參與實時的指揮調度。軟終端突顯了參加會議的不固定性，只要可以上網的地方均可以參加會議進行視頻的應急指揮調度。

支持指揮調度客戶端軟件和Web客戶端觀看模式。

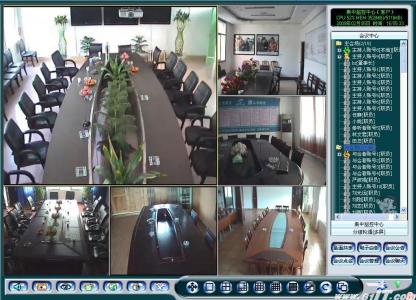

軟件客戶端會議功能界面

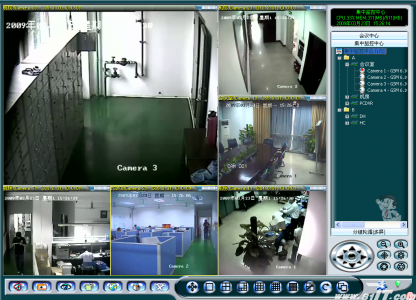

軟件客戶端監控功能界面

4.2系統優勢特點

◆ 統一平臺，實現真正意義上的網絡視頻指揮調度

結合了“集中監控系統”和“視頻會議系統”的所有功能，基于同一個數據庫，采用統一的帳號權限登錄認證體系；

采用統一信令將指揮調度用戶(即會議用戶)、監控用戶和前端DVR設備等所有相關模塊聯系起來，使之相互通信；

采用統一的數據包封裝格式，視頻會議視音頻數據和監控視頻數據都能經過MCU服務器轉發；

采用統一軟件控制界面，除具備視頻會議基本功能以外，還具備所有監控客戶端的功能，包括實時視頻觀看、遠程錄相調看、聯動報警和電子地圖等；

◆ 高質量的視頻會議效果

支持Mpeg4、H263、H263+、H263++、H264等多種視頻編解碼標準，并且結合多項視頻優化技術，使之利用較低的系統資源，提供清晰流暢、逼真細膩的會議視頻效果。

支持GSM6.10、G723.1、G722、UB、WB、UWB等多種音頻編解碼標準，客戶可以根據實時網絡情況選擇合適的音頻編碼來達到最佳聲音效果，再配合自動回音消除技術、背景噪音抑制技術、自動增益控制技術、靜音檢測技術、防止聲音抖動技術，可實現高保真的會議音頻效果。

支持智能丟包修復技術、防止亂序技術、動態速率調整技術以及聲音優先傳輸技術，保證了在各類網絡環境 下的會議連慣性，以及最佳的視音頻效果。

◆ 電信級的穩定性和安全性

系統采用國際標準的后臺服務器軟件管理架構，基于C/C++語言開發和免費開源技術Apache+php+mysql架構，成熟、穩定、可靠，并且支持大規模應用，方便部署和級聯。

MCU支持多級級聯技術、集群技術，可以支持大規模電信級營運應用；支持多臺MCU熱備份技術，任何一臺MCU發生故障，均不影響系統正常運行。

操作系統同時支持多種系統操作平臺，如windows 2003 server和Linux等；同時采用國家軍事級別的AES和MD5安全加密技術，可以有效防止數據泄密。

◆ 優秀的網絡適應性：

中心管理服務器和流媒體服務器（MCU）均支持局域網、專網、專網+外網(電信或網通)、電信+網通、專網+電信外網+網通外網等復雜的網絡應用，做到了內外網用戶的互通互訪，以及解決南北電信網絡瓶頸問題，適合全國性大規模組網應用。

前端DVR主機、視頻服務器DVS、網絡攝像機(IP Camera)、指揮調度終端、監控終端、電視墻終端等均支持動態IP（ADSL）接入、無須固定IP和路由器映射，系統組網建設和使用維護方便。

◆ 強大的接入能力：

單臺中心管理服務器最大允許1024個指揮調度終端和1024個前端DVR、DVS、IP Camera等接入，通過級聯擴展將實現更多的接入。

單臺流媒體服務器（MCU）最大允許512路視音頻接入轉發，通過級聯或集群擴展將實現更大規模的視音頻接入轉發。

監控視音頻和會議視音頻均采用統一的RTP包格式和RTCP傳輸控制技術，并且可以實現不同格式、不同速度的視音頻流混合傳輸。

◆ 強大的系統兼容性：

全面采用國際標準的Mpeg4、H263、H263+、H263++、H264等多種視頻編解碼標準，和GSM6.10、G723.1、G722、NB、WB、UWB等多種音頻編解碼標準，并且支持標準的H323協議和SIP協議，能與硬件視頻會議終端和監控終端互聯互通。

監控前端DVR、DVS、IP Camera支持多種品牌：安格視、安格視、海康、大華、恒億、漢邦等主流品牌，同時通過定制開發也能兼容其它品牌。

視頻采集板卡支持：安格視軟卡、安格視硬卡、海康卡、大華卡、恒億卡、漢邦卡、鼎視軟卡等多種品牌和型號，也可以通過定制開發也能兼容其它品牌。

◆ 豐富的特色功能

支持多種指揮調度會議召開模式：桌面會議模式、討論會議模式、演講培訓模式、詢?cè)挄?huì)議模式、同步會議模式，滿足不同用戶的實際需求。

指揮調度終端實現了雙流會議功能，即可以實現4路視頻信號輸入和1路VGA信號輸入，同時傳送發言人主畫面和其它輔助畫面，實現了數據協作與遠程教學功能。

指揮調度終端支持高清會議功能，采用專業的高清攝像機，能提供1080P高清畫質的會場圖像，配合大屏幕顯示器讓用戶進入身臨其境的感覺。

支持字幕、會議點名、會議投票、會議聊天、遞紙條、申請發言、申請?zhí)釂?wèn)、語音激勵、會議輪循、預置所有會場視音頻參數、會議錄相及點播、帶寬測試、會議共享文件上傳下載以及請出會議室等功能，可大大豐富會議系統的應用特性，滿足不同指揮調度用戶的實際應用。

支持實時監控圖像調看、語音對講、語音廣播、遠程錄相查看、聯動報警、電子地圖、本地錄相及回放、集中存儲及點播、解碼上電視墻、分屏分組輪循功能、日志查看等監控系統功能。

◆ 卓越的可管理性

所有后臺管理均采用Web頁面通過瀏覽器來操作，操作界面直觀簡潔，靈活方便。系統管理員人員只需在任何能訪問服務器的網絡上就可以對系統進行維護和管理，無須安裝任何插件。

支持多級管理策略，即做到集中管理，又做到分散管理，以減輕系經管理員的工作量。

通過后臺管理頁面能查閱當前在線的DVR和指揮調度用戶的登錄時間、登錄IP和端口號等信息。

第五章 指揮調度會議室布局建議

基于用戶建設指揮調度會議室的考慮的建設需求，把握經濟性、合理性以及高效性，指揮調度室環境的建設和布局尤為重要，以下是對指揮調度室建設的一點建議性指導。僅供參考。

5.1指揮調度會議室的總體要求

布局合理設計是決定圖像質量的重要因素

總體設計要求如下：

燈光：會議室應避免采用自然光源，采用三基色（ＲＧＢ）人工光源。對主要攝像點要安裝專用光源。

為保證聲音效果，室內鋪有地毯、天花板、四周墻壁內都應裝有隔音毯，窗戶應采用雙層玻璃，進出門應考慮隔音裝置。

會議室的電源：為保證會議室供電系統的安全可靠，以減少經電源途徑帶來的電氣串?dāng)_，應采用三套供電系統。一套供電系統作為會議室照明供電；第二套供電系統作為整個終端設備、控制室設備的供電，并采用不中斷電源系統(UPS)；第三套供電系統用于空調等設備的供電。各終端設備供電都要求采用電源總控制模式,便于系統的管理及維護。

設備的擺放：攝像機位置的安排應注意與各其它設備（背投、音響等）保持一定距離，避免電磁干擾。攝像機不可逆光安裝。會議終端用專用機柜存放。

5.2指揮調度會議室的大小

會議室的大小與電視會議設備，參加人員數目有關。可根據會議通常所參加的人數多少，在扣除第一排座位到前面的監視器的距離外(該距離是為提供攝像必要的取景距離)，按每人2m2的占用空間來考慮，甚至可放寬到每人占用2.5m2的空間來考慮，15—30人的小會議室須30—60 m2，30—50人的中型會議室須60—100 m2。 天花板高度應大于3m2。

5.3指揮調度會議室的環境

會議室內的溫度、濕度應適宜，通常考慮為18～22℃的室溫，60％～80％濕度較合理。會議室內擺放有會議設備和監控設備，這些設備對溫度、濕度都有較高的要求，保持室內的合適溫度、合適濕度是保證會議系統可靠穩定運行的基本條件。為保證室內的合適溫度、合適濕度，會議室內可安裝空調系統。會議室要求空氣新鮮。會議室的環境噪聲級要求為40dB(A)，以形成良好的開會環境。

5.4指揮調度會議室的布局

影響畫面質量的另一因素，是會場四周的景物和顏色，以及桌椅的色調。墻壁四周、桌椅均采用淺色色調較適宜，如墻壁四周米黃色、淺綠、桌椅淺咖啡色等，南方宜用冷色，北方宜用暖色。攝像背景(被攝人物背后的墻)不適掛有山水等景物，否則將增加攝像對象的信息量，不利于圖像質量的提高。可以考慮在室內擺放花卉盆景等清雅物品，增加會議室整體高雅，活潑，融洽氣氛，對促進會議效果很有幫助。

從觀看效果來看，監視器的布局常放置在相對于與會者中心的位置，距地高度大約一米左右，人與監視器的距離大約為4－6倍屏幕高度。各與會者到監視器的水平視角應不大于60度。對小型會議室，建議采用29寸至34寸的監視器即可，或者大會議室中的某一局部區采用；大型會議室可以投影電視機為主，或者幾臺液晶屏幕實現拼接，可在酌情選擇液晶屏幕的大小，最好將液晶屏幕置于會議室最前面正對人的地方。

攝像機放置的最佳位置應與液晶顯示器的位置基本相同，揚聲器的位置可放置在會議室的四角，離墻壁至少1米。

5.5指揮調度會議室照度

視頻會議室首要的一條是采取措施隔離自然光源，因?yàn)椴粩嘧兓淖匀还饩€會影響攝取圖像的質量。室內光線以三基色燈光為主，避免使用熱光源，如碘鎢燈、射燈等。室內燈光最好安裝光柵以使光照充分漫射，使得與會者臉上有均勻的光照。會場座席處光強不低于500LUX(由于測光強儀器光照度計沒有普遍使用，根據工程經驗，會議室的光線強度應該以明亮但不刺目為佳) 。而在會議室前面顯示設備(電視機、背投等)處要求盡可能低的照度，不高于80LUX， 以保證顯示設備效果。
