一、項目背景
隨著無人機技術的廣泛應用，無人機已成為各行各業的重要工具。然而，一些不法分子利用“黑飛”無人機從事非法活動，嚴重威脅到公共秩序和公共安全。這種現象在多個領域均有出現，特別是在電力行業，頻繁發生無人機襲擾事件，不僅對電力設施安全造成了嚴峻挑戰，也對國家經濟和人民生活產生了巨大影響。為了有效防范無人機的非法侵?jǐn)_，提升公共安全防控能力，迫切需要一套高效、智能的無人機防控系統。
二、系統介紹

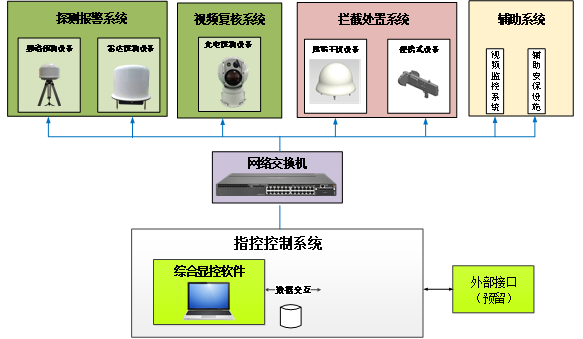

鉑聯安全無人機綜合防控系統由探測報警系統、視頻復核系統、攔截處置系統輔助系統、指控控制系統五部分組成，探測報警系統包含頻譜偵測設備、雷達探測設備，主要對入侵目標進行探測預警、目標識別、精準測向、持續跟蹤等；視頻復核系統由光電探測設備組成，主要實現對入侵無人機的識別、視頻取證與打擊效果復核；攔截處置系統包含欺騙干擾設備和便攜式設備，主要對發現的無人機目標進行導航欺騙及鏈路壓制；輔助系統主要為設備提供臨時電源和設備安全監控；指控控制系統作為整體系統的大腦，可對各組成設備運行及工作狀態進行實時顯示、監控分析與指揮控制等。系統組成框圖如下圖所示：
（一）系統工作流程

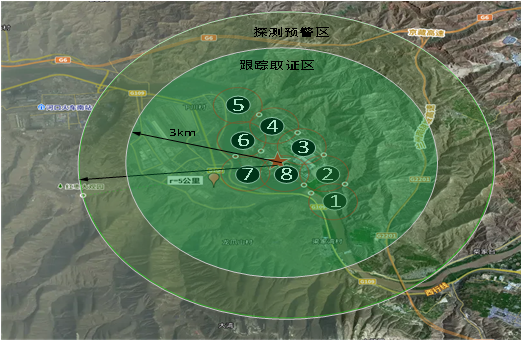

無人機綜合防控系統防護區域設置可分為預警區域及拒止區域，系統進行無人機防控業務時結合防護區域采用“三步走”工作流程：
1.探測預警
在偵測預警區域內，探測報警系統實時進行低空監控，對飛行目標進行探測發現并將數據實時上報至指揮控制系統，指揮控制系統基于終端軟件顯示出飛行目標工作頻率、帶寬、機型及所在方位等參數信息并啟動入侵告警。同時預警信息可同步推送至雷達探測設備，實現對入侵無人機位置信息的實時跟蹤與掌握。
2.目標識別
當雷達探測設備穩定跟蹤目標后，指揮控制系統會控制視頻復核系統進行目標識別。
3.反制打擊
當目標持續朝防御拒止區域飛行時，指揮控制系統可選擇處置方案調動攔截處置系統對入侵目標進行主動防御及定向驅離等處置方式。
4.處置確認
完成目標處置后，指揮控制系統結合探測報警系統和視頻復核系統上報的目標信息確認目標無人機處置情況，并進行相關日志及數據存儲。
三、系統組成
（一）探測報警系統
1.頻譜偵測設備
頻譜偵測設備一是采用被動式頻譜偵測，接收空中“低慢小”無人機發出的信號，主要對無人機飛行器的上、下行遙控信號、數據圖傳信號進行偵察和測向，實現對無人機飛行器的偵測和預警的探測設備。具備超前預警、全頻段偵測，同時支持查看探測結果、頻譜分析、無線電數據分析等智能功能，用于對防御區域內飛行的無人機進行實時探測預警，進而實現對重點區域無人機入侵的警戒。
2.雷達探測設備

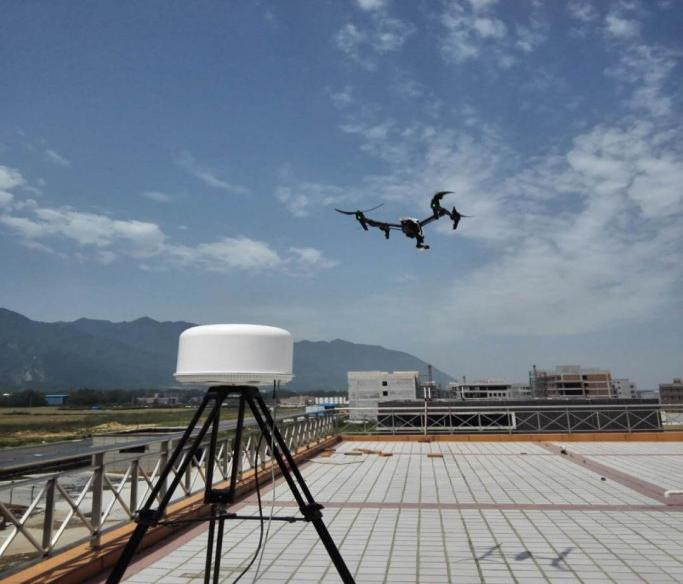

雷達探測設備為三坐標低空目標預警探測雷達，該設備是針對復雜背景環境下的無人機、滑翔傘、熱氣球，地面越境人員車輛等“低、慢、小”目標探測需求開發的一種低成本、三坐標監視雷達。該產品采用方位機械掃描俯仰相掃的脈沖多普勒體制，應用了MTD、MTI、軟件顯控、以太網通信、全密封結構等技術，可以實現對目標的精確探測、定位和預警，具有技術先進、可靠性高、可操作性強、虛警概率低、安裝平臺多樣、部署區域廣泛等技術特點和全天時、全天候、全方位和良好的防護性能等功能特點，可以廣泛應用于邊境線反越境，海防線船只探測，部隊駐地、核電設施、油庫、機場、監獄、學校以及醫院等重點區域的低空安防，也可以在軍事領域作為地面?zhèn)刹炖走_(dá)或者地面大型預警探測雷達的補盲雷達使用。
（二）視頻復核系統
1.光電探測設備

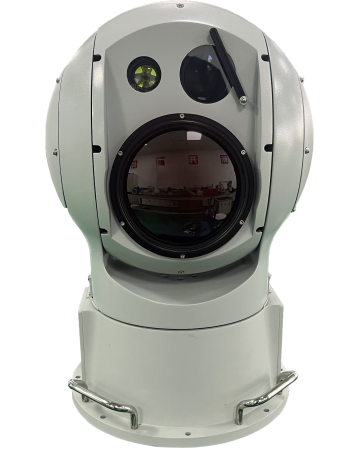

光電探測設備是一款基于可見光的自動檢測識別光學系統，可對360°空域?qū)崿F(xiàn)特定目標快速檢測、跟蹤與識別。該組件由電視攝像機、伺服轉臺和信號處理模塊組成，主要用于對低空、超低空入侵小、微型無人機目標的搜索、檢測、跟蹤、定位、預警，信號處理模塊內置人、車、船艦等80余種目標分類識別算法，采用低功耗、輕型化設計，適用于多種安裝架設平臺。
（三）攔截處置系統
1.無人機誘騙防御設備
無人機誘騙防御設備通過發射毫瓦級防御管控信號，對導航類黑飛無人機的衛星導航部件進行阻斷，形成半徑500米以上的球形防御空間，可實現固定防御區域內無人機無法起飛、主動驅離以及區域外無人機無法飛入防御區的功能。無人機誘騙防御設備的部署使用無需配置探測設備，具備全天候、全天時、全方位無人機主動防御能力，以及無人機集群防御驅離能力。
2.便攜式設備

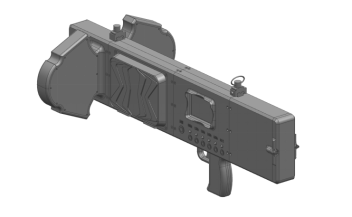

手持式察打反制器是集無人機偵測、告警、反制，數據聯網于一體的無人機管控設備，解決了傳統手持式反制器只能依靠工作人員肉眼搜尋發現無人機，長時間易疲勞、易發生漏警誤報等問題。該型反制器具備無人機探測預警功能，可以及時發現無人機并告警，在對無人機遙控、導航和信息傳輸信號進行壓制時，可使無人機無法正常工作，達到無人機迫降（視覺定位模式）或返航驅離的處置效果。
（四）輔助系統
輔助系統主要在設備安裝位置附近安裝視頻監控系統，對設備進行實時監測，有人員走進時，自動報警，供值班人員確認，確保設備安全。
系統設備電源采用市電和UPS電源供電，當市電無法供電時，確保UPS電源能保證系統設備運行4小時以上。
（五）指揮控制系統

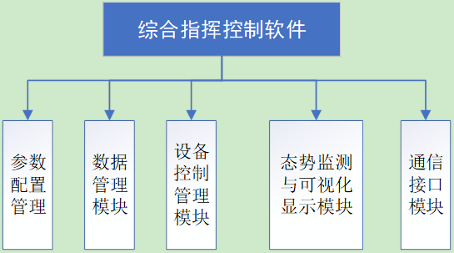

指揮控制系統主要由綜合指揮控制軟件組成，具備對系統中各個設備進行統一管理控制，實現陣列多方位誘騙防御設備仿真節拍控制、參數設置等協同管理，以保證各組成部分之間的協調性和同步性。該軟件通過可視化用戶界面完成場景配置與管理、參數配置、仿真控制與參數設置等操作，并可對各個分系統的工作狀態信息進行實時監測，同時并提供可視化態勢顯示界面，實現對設備態勢可視化顯示。
