一、系統概述
近年來，隨著無人機市場的迅速崛起，出現了越來越多的無人機黑飛事件，給社會造成了大量的經濟損失，同時也造成了大量的安全隱患及事故。為應對此類“低慢小”無人機目標可能帶來的潛在低空安全威脅，某司基于近二十年的光電產業技術積累，推出“要地反無人機防御打擊系統”。
該系統由雷達探測設備、智能跟蹤設備、激光處置設備及指揮控制監視平臺組成，各設備采用分布式部署，通過指揮控制監視平臺智能互聯，可真正實現遠距離發現、中遠距離跟蹤觀察、近距離處置的實際需要，用于探測和處置各類型小、微型無人機的目標。
雷達探測設備可全天時、全天候?qū)σ?0km 天空范圍內的運動目標進行持續探測和發現，并能夠準確地給出目標的方位、距離、高度和速度等航跡信息到指揮控制監視平臺。平臺接收到目標的位置信息后，可解析成智能跟蹤設備的水平、俯仰以及變倍聯動信息，智能跟蹤設備可根據目標的位置、大小以及行進速度，自動選擇匹配位置聯動信息，實現要地5km 天空范圍內運動目標的精準聯動跟蹤。指揮人員可通過指揮控制監視平臺的運動目標軌跡信息和實時視頻預覽，自由調度現場處置人員采用反制槍等處置方式對特殊頻段的無人機導航與控制信道進行干擾達到使其迫降或返航。當運動目標運動到要地 1km/1.5km/2km 范圍內的危險區域時可聯動激光處置設備對無人機進行直接摧毀。
二、系統功能
（一）指揮控制監視平臺
1.軟件系統介紹
終端顯控系統集成了對系統設備的控制和顯示，具備雷達探測設備與智能跟蹤設備、激光處置設備的聯動功能，平臺可接收雷達給出的目標方位、距離、高度和速度等航跡信息，并可展示地圖及運動目標軌跡。平臺能夠?qū)⒔邮盏降睦走_(dá)探測目標位置信息解析成智能跟蹤設備的水平、俯仰以及變倍聯動信息給到智能跟蹤設備和激光處置設備，能實時預覽跟蹤視頻和遠程操作遠程激光打擊功能。

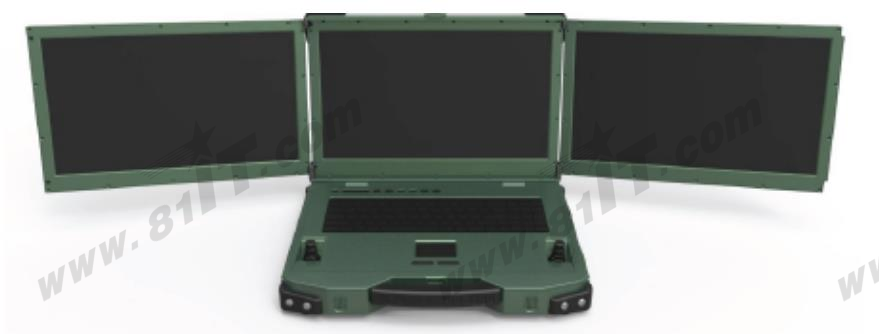

2.服務器硬件
確保顯控系統的流暢運行，配套計算機實物及基本參數如下：（略）
（二）雷達探測設備
雷達探測設備主要由1 個雷達陣面、1 個機械轉臺和 1 個電源適配器組成，用于邊境、周界、軍事基地等重點區域內微型/小型無人機的探測、警戒和目標指示，能夠準確地給出目標的方位、距離、高度和速度等航跡信息。
（三）智能跟蹤設備
智能跟蹤設備集成制冷型紅外熱成像儀、可見光攝像機、跟蹤模塊、高精度球形轉臺等部分。本系統能夠?qū)崿F(xiàn)無人值守不間斷工作，采用制冷型紅外熱成像夜視技術，具有隱蔽性好，穿透霧霾能力強，不受光源限制等特點，可實現晝夜連續監控。
（四）激光處置設備
激光處置設備由激光器、強光發射筒、測距模塊、高精度定位轉臺、綜合控制系統、水冷機、供電電池等組成。系統采用強激光長時間出光技術，同時完成自適應光學控制，實現了模塊化、易維護、低成本、長時間出光等優勢，具備優秀的主動控制能力，同等功率情況下打擊距離更遠、打擊能力更強、光斑質量更好、熱控制能力更優。
三、系統主要技術指標
（一）作戰對象
系統可實現對要地防護區域內的小微型旋翼無人機、小型固定翼無人機、常規飛行器和直
升機等目標的低空超低空探測。
（二）防御能力
針對典型目標大疆精靈4，系統可實現半徑 10km 范圍內雷達探測，半徑 5km 范圍內光電
跟蹤半徑1km/1.5km/2km 范圍內的激光武器摧毀，威力覆蓋圖如下：

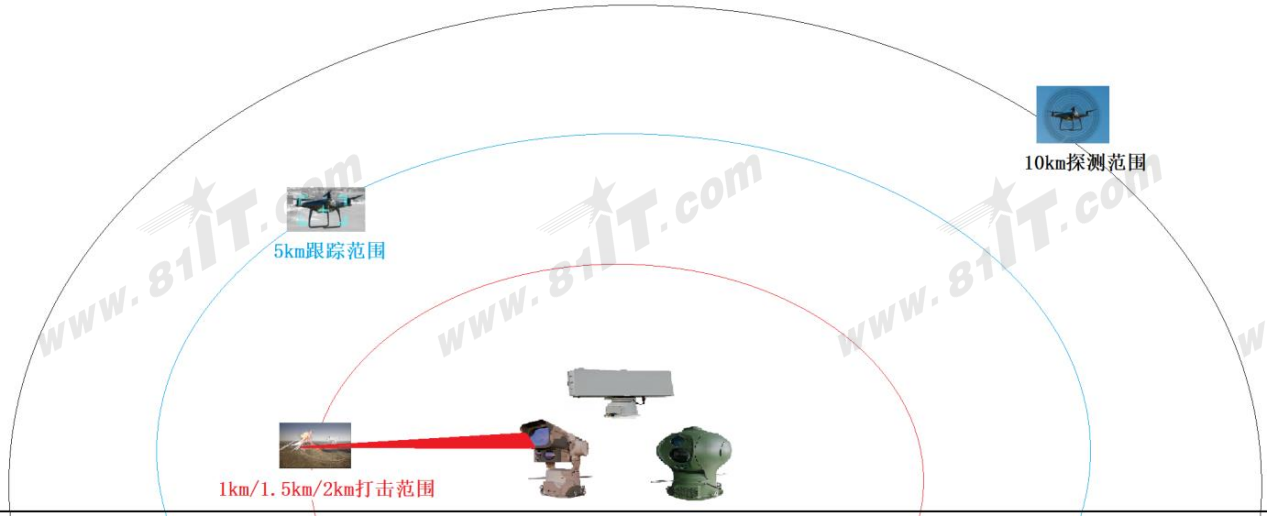

要地反無人機防御打擊系統作用距離圖
四、分系統介紹
（一）雷達探測設備

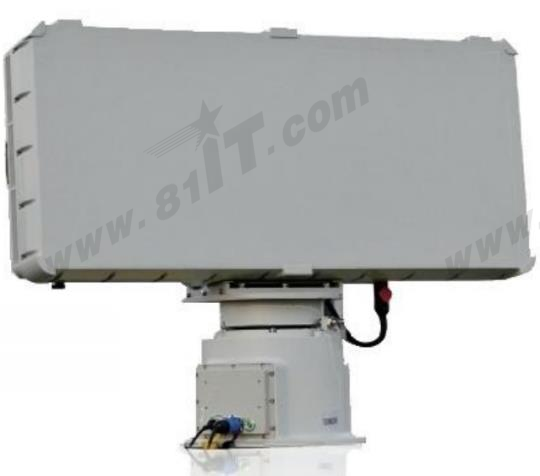

1.設備介紹
主要由雷達陣面、機械轉臺和 電源適配器組成，用于邊境、周界、軍事基地等重點區域內微型/小型無人機的探測、警戒和目標指示，能夠準確地給出目標的方位、距離、高度和速度等航跡信息。具有高實時高精度、靈活性高、環境適應力強、全方位探測等優勢。（文章來源軍橋網）
2.產品優勢
具有多種目標及復雜環境下的復合探測能力，便攜性探測精度高；

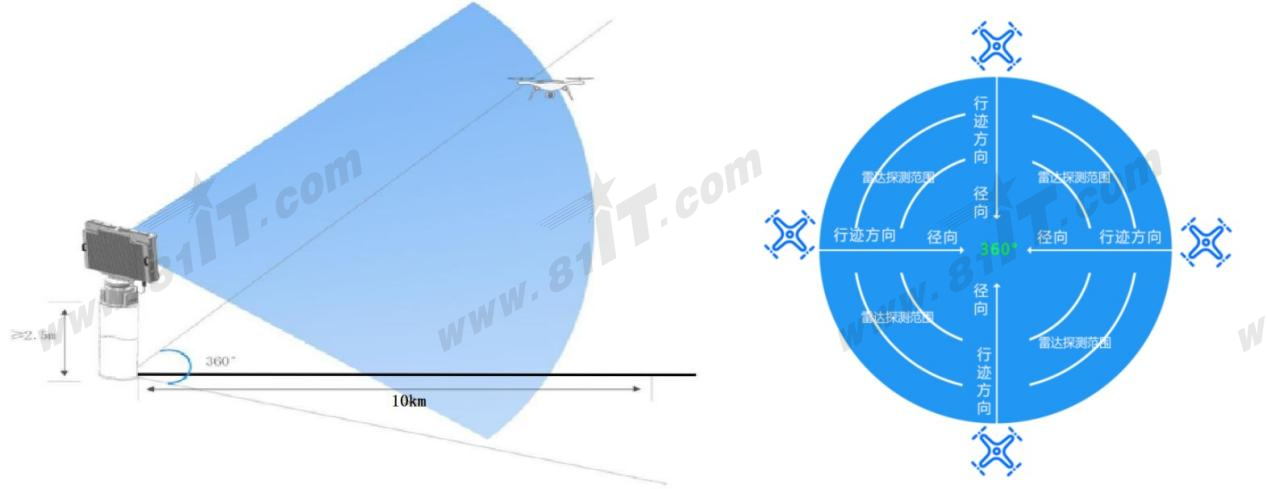

探測雷達能360°無死角地對入侵目標進行實時跟蹤觀察；
具有高實時高精度、靈活性高、環境適應力強、全方位探測等優勢。
3.設備指標參數
工作體制：相控陣體制（方位機掃+俯仰相掃）/脈沖多普勒；
工作頻段：S 波段；量程：10.2km；方位覆蓋：360°；
有效探測威力：100m～10.0km（無人機）。
（二）智能跟蹤設備介紹

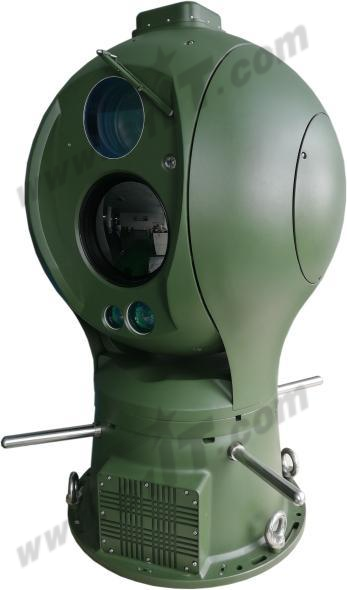

1.設備介紹
智能跟蹤設備集成了制冷型紅外熱成像儀、可見光攝像機、跟蹤模塊、兩軸陀螺穩像高精度球形轉臺等部分。本系統能夠?qū)崿F(xiàn)無人值守不間斷工作，采用制冷型紅外熱成像夜視技術，具有隱蔽性好，穿透霧霾能力強，不受光源限制等特點。攝像機與熱像儀有效結合，可實現晝夜連續監控。本產品在材料及加工上亦采用多項獨有關鍵技術，外殼采用高強度鋁合金和不銹鋼材料，并進行特殊加固密封處理，可廣泛用于需要在夜間、惡劣環境、遠距離、大范圍、實時隱蔽監控的場合。
2.產品優勢
集紅外探測系統、可見光攝像系統、高精度傳動系統及跟蹤系統于一體；設備采用了先進的陀螺穩定技術，能有效地隔離船體搖擺帶來的影響；采用連續變焦紅外熱成像技術，穿透霧霾能力強，探測距離遠，可以大范圍搜索目標；日夜型低照度彩色攝像機，配合熱成像進行細節觀察，可實現晝夜連續監控；具有晝光成像組件視頻圖像增強和透霧功能；具備遠距離激光測距功能；支持雷達聯動，可融合 GPS、羅經、雷達信息，對設備進行定向搜索引導與跟蹤；
具有智能檢測功能，支持區域入侵檢測、越界入侵檢測，具備跟蹤功能；
具有自動扇掃、手動搜索、手動/自動跟蹤目標的功能。

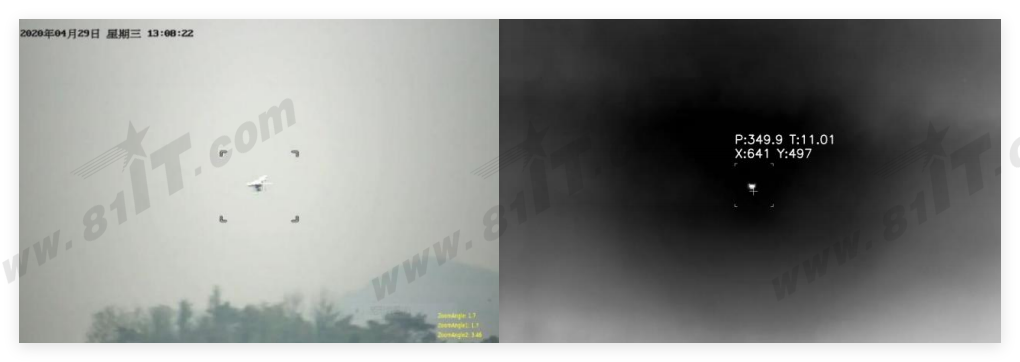

3.產品效果
（三）激光處置設備介紹

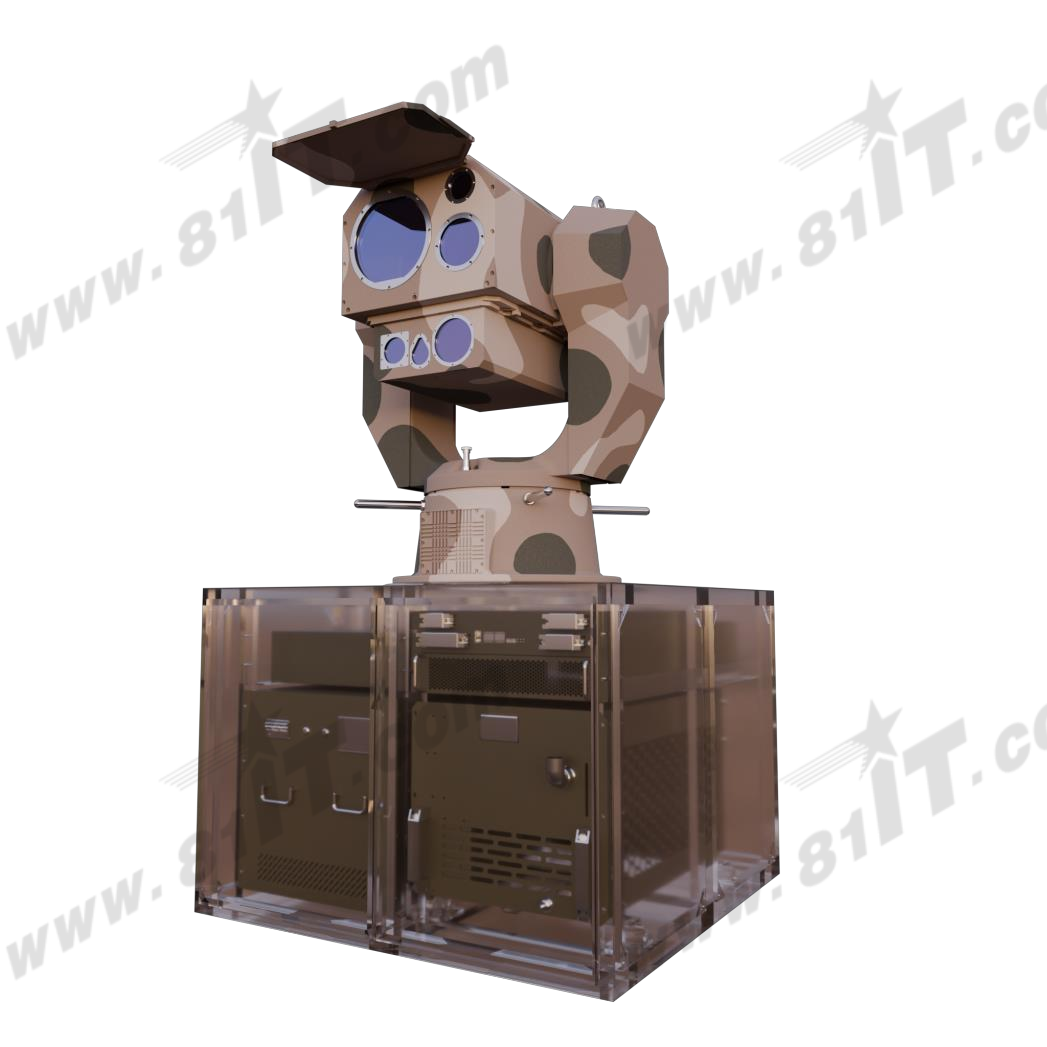

1.設備介紹
激光處置設備由激光器、強光發射筒、粗電視及測距模塊，高精度定位云臺、綜合控制系統、水冷機、供電電池等組成。系統采用強激光長時間出光技術，同時完成自適應光學控制，實現了模塊化、易維護、低成本、長時間出光等優勢，具備主動控制能力，同等功率情況下打擊距離更遠、打擊能力更強、光斑質量更好、熱控制能力更優。
模塊化設計保證了系統高可靠性，可適應不同應用場景，具備快速維修及更換能力。系統擁有可視化跟瞄能力，可快速發現及鎖定目標，具有更高的跟瞄精度。具備抗震，抗沖擊，防鹽霧，抗高溫，抗高濕，防塵等能力。
2.產品優勢
能以光速直射目標，瞬時命中，極大地降低了算力要求和打擊準備時間。
轉移火力快，可以在短時間內連續攻擊多個目標，反應靈活、迅速。
能量高度集中，附帶毀傷小。每次打擊的成本極低。發射口徑大，光斑質量好，作用距離遠；激光功率高，易于更換，可選配更高功率版本；累計連續出光時間長；跟蹤精度高；工作時間長；專業設計外殼，美觀、輕巧、抗風、堅固、耐高溫、抗腐蝕、防水、防酸雨。

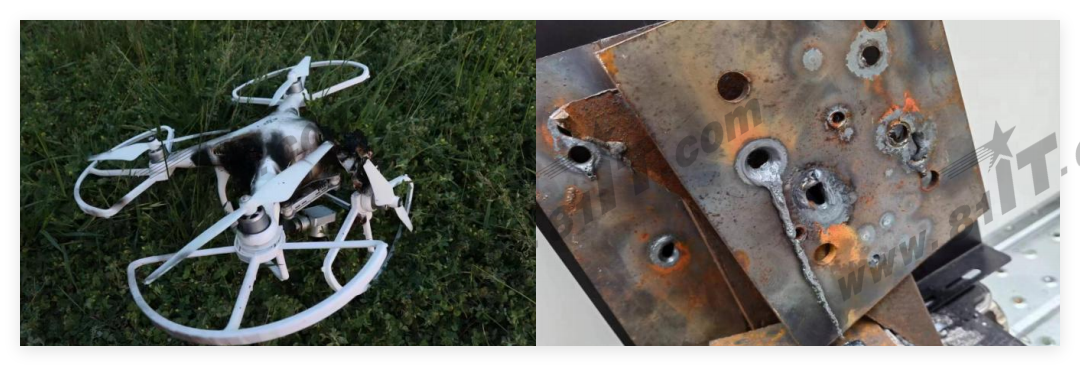

3.毀傷效果
4.產品參數
打擊目標：小型無人機（小型無人機目標）；
作用距離：1～2km；極佳天氣下：1.3～2.3km。
