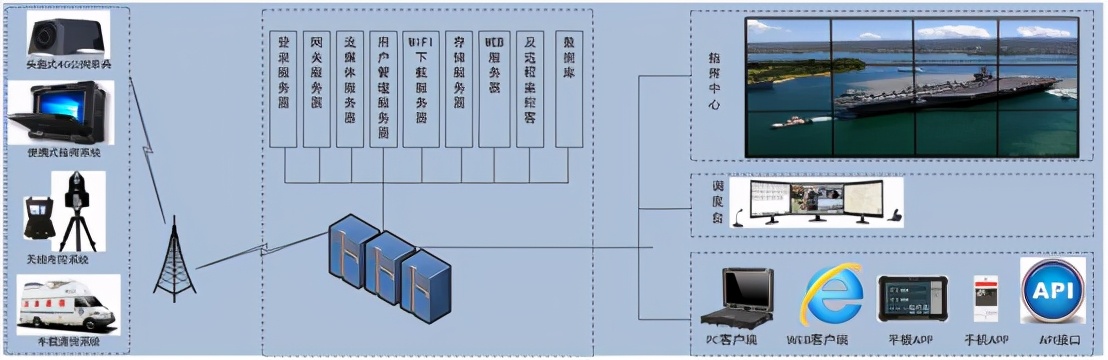

系統拓撲圖
PC客戶端功能：支持遠程實時音視頻監控；GPS/北斗實時定位；PTT語音集群對講；遠程錄像回放。
手機客戶端功能：可以通過使用手機APP無線連接到系統服務器；支持實時視頻預覽；實時位置及軌跡回放。
系統優勢
登錄服務器雙機熱備：登錄服務器使用雙機熱備的方式，避免單點固障，主從服務器相互支持；
數據庫雙機熱備：數據庫服務器使用雙機熱備的方式，避免單點固障，當主從數據庫自動切換；
業務服務器集群：業務服務器采用集群的方案，由多組相同的服務器提供服務，多點支撐。

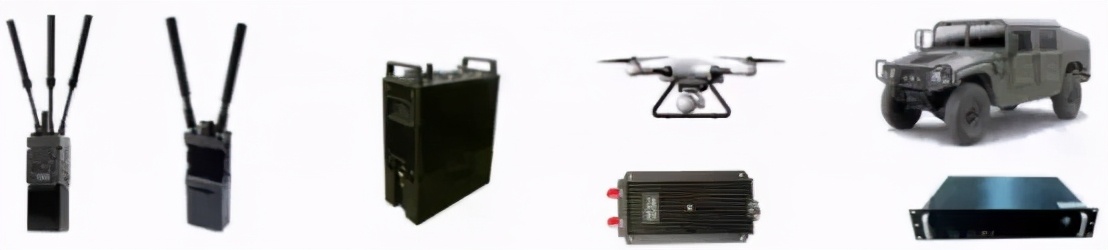

無線自組網通信設備
HBCX便攜式無線自組網電臺作為戰術通信與可視化數字作戰方案，支持手持和各種智能化穿戴設備。
1.持多設備組網：便攜式無線自組網電臺可以組成一個有16個電臺的自組織、自愈合的網狀網絡。
2.全IP結構：節點之間可隨意作為單兵節點、中繼節點，車載指揮節點，快速組網，可以在10秒內完成入網流程，保障信息暢通。系統所有節點支持多條中繼（接力）通信，適用于阻擋嚴重或遠距離通信。
3.大帶寬：無線自組網電臺可提供最高達70Mbps的IP數據傳輸速率（速率取決于電臺的型號、電臺的數量及電臺之間的距離），電臺之間交換IP業務數據時可選擇不同速率。
4.組網靈活：高度靈活的網狀結構可實現電臺之間以點對點、多點對多點，人到人，人到車，車到車等多重的組網通信方式；
5.優化調制方式：采用獨特的COFDM調制模式，因此具有優異的射頻穿透能力及多路徑繞射傳輸性能。
6.擴展性：支持第三方IP攝像頭作為視頻源可直接接入電臺。
7.同頻多次中繼：該網狀網內的所有電臺可在同一頻率上交換數據，簡化了頻率管理。
8.多種組網方式：支持多種網狀組網方式。

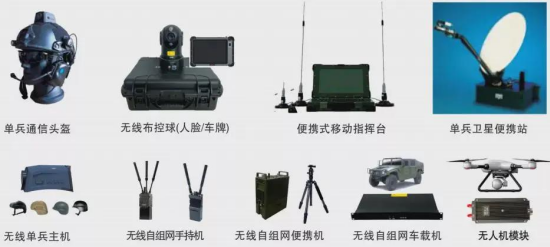

多網融合通信系統配置圖

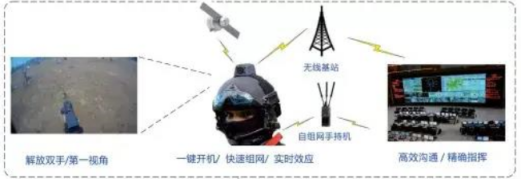

單兵通信主機
1.主機特點：5G/4G網絡通信，支持VPN加密通信，雙碼流編碼，一路傳輸到指揮中心，一路1080P存儲到本機，錄像加密，系統加密。
2.傳輸網絡：采用運營商的5G/4G網絡通信，移動/聯通/電信全網通。
3.傳輸距離：5G/4G公網傳輸距離沒有限制。
4.基本功能：指揮中心能實時看到特戰隊員的位置，實時視頻，并對單兵進行語音指揮。
5.基本配置：400萬高清鏡頭，自動紅外夜視功能，電池可拆卸。
備 注：系統支持的作戰小組隊員同時工作數量不小于1000臺（并發量）。
