一、系統概述
1.1 無人機對高等級安防單位的安全威脅
隨著科技的進步，人們對高空的探索也愈發強烈。由于無人機市場的蓬勃興起，然而在無人機熱潮中潛伏著一個巨大的危機：高等級安防單位的無人機入侵問題。由于無人機的價格便宜，容易購買，很難對購買者的相關資格嚴密審查，無人機很容易被利用作為入侵高等級安防單位的工具。無人機作為一種小型低空飛行器，具有一定載荷，難于用傳統方式發現和跟蹤，能夠實現運輸違禁物品、偵察和自爆攻擊等功能，對各種高等級安防單位形成實質性的威脅。而一些高等級安防單位，已經通過物防、人防和技防措施，對周界圍墻區域進行了嚴密防護，但是單位的低空空域還沒有任何專門的防護措施，沒有建立對于無人機的防范體系，防范措施不到位。
人傷物損：微型無人機會出現操作不當或者電子機械傳動、無線電信號傳輸故障，以及飛行前檢查不細出現的意外事故。它不像遙控汽車或遙控船模，出現故障后可以靠邊停泊，遙控飛行器一旦出現空中故障，面臨的就是墜毀，在人口密集地區出現此類問題，極有可能導致人傷物損。
干擾航班飛行：遙控航模飛行器的理論拔高和目視操作一般小于1000米，而一般警用直升機的飛行航線有時只有400米高度，一些城市管理需要，做低空航線飛行甚至還在這個高度之下。這樣兩者之間存在空中交匯沖突點，一旦發生意外，后果不堪設想。
測繪及保密軍工單位泄密：此類小型多旋翼飛行器大規模擴張使用，在毫無察覺的情況下，有可能使各種重要國防設施等需要保密的地面情況敞露無遺。目前有發現利用無人飛機做為信號中轉站，把樓內接收到的信號通過無人飛機加載轉發到衛星上。
被恐怖分子利用：微型無人機中的多旋翼飛行器，不需要很大的起降場地，恐怖分子完全可以將掛載有數公斤爆炸物的飛行器在目標地點一公里乃至更遠的地方進行空中突襲。此類飛行器的有效雷達反射截面極小，被成功攔截的可能性非常的低。近年來國內多次發現無人飛機往監獄內投放手機卡和毒品案例，因此從國家與城市安全角度出發，必須加強嚴格控制、制度管理和采取強制措施減少無人機的危害。
北京眾智信安信息技術研究院推出的ZXA-Z17藍劍無人機管控系統，可以有效的防范管控無人機威脅，為高等級安防單位建立一套完善的無人機防范體系。
1.2 ZXA-Z17藍劍無人機管控系統的組成和特點：
ZXA-Z17藍劍無人機管控系統主要采用超高頻寬帶干擾技術和射頻抑制技術。
1.3 ZXA-Z17藍劍無人機管控系統廣泛應用于各種關鍵場所來防范低空域飛行器的入侵防御。例如下列場所的應用。
（1）司法監獄、軍事管理區、國家戰略資源項目、核工業設施、機場、政治等重要安保場所；
（2）重要會議或公眾場所的重點安全防護；
（3）陸地或海面邊防地界防護；
（4）軍隊駐地或國家要害部門的區域安全防護；
（5）打擊利用無人機作為違法活動載體的案件，如：運/販毒、走私、違法物品或信息傳遞；
二、系統架構；
2.1 系統組成：

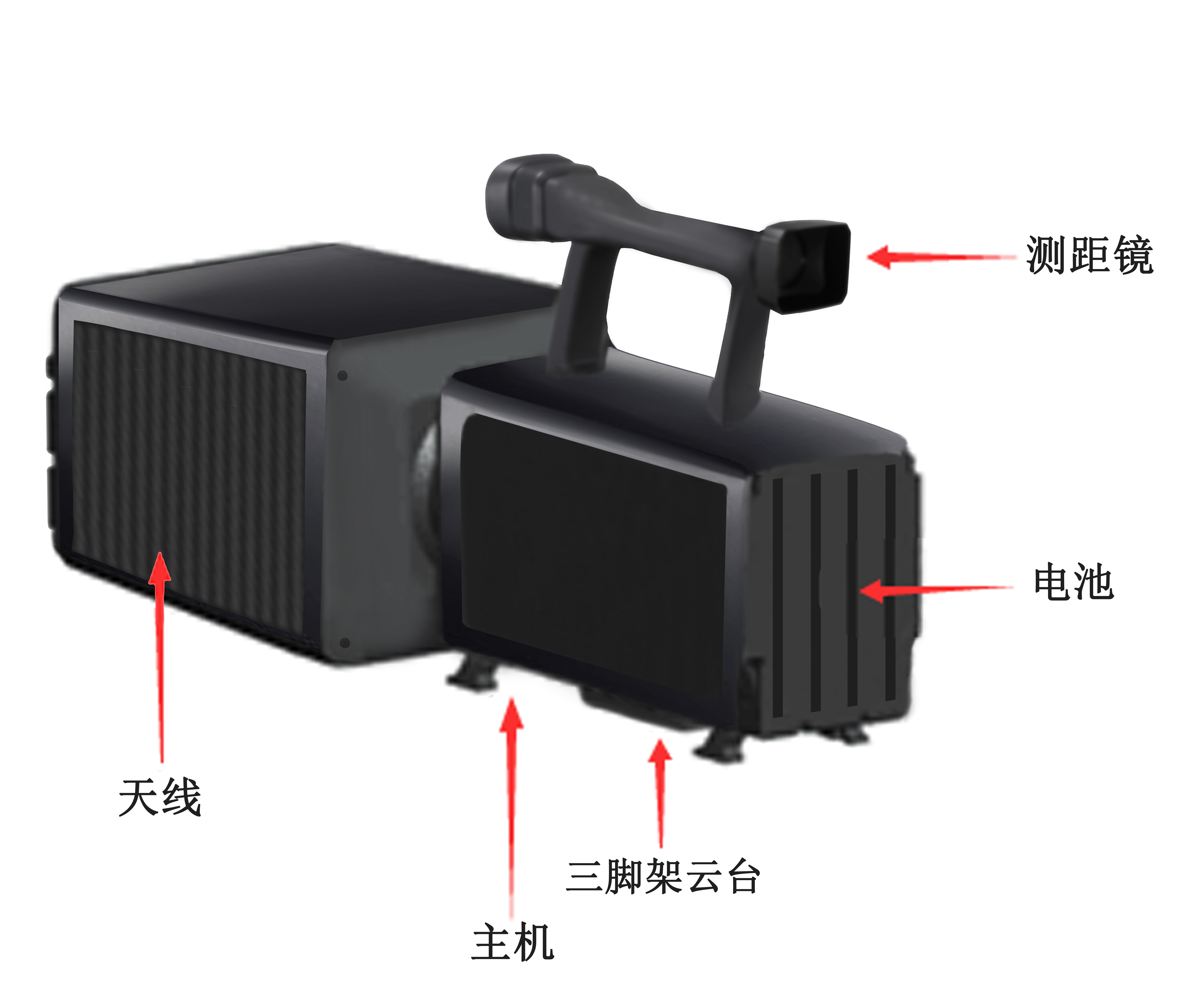

系統組成：主機、天線、電池、三角支架、紅外瞄準鏡五部分組成。
2.2.1系統結構：便攜式設計肩扛、手提、也可安裝在三角架上固定。
2.3 系統功能實現
ZXA-Z17藍劍無人機管控系統通過采取超高頻寬帶干擾技術和射頻抑制技術：對無人機進行強制著落或者強制返航；無人機受到管制后，將不能傳輸視頻、航拍照片以及收不到地面遙控者對其發出的任何指令；
2.4 系統特點
2.4.1靈活配置使用，可肩扛、手提、也可安裝在三角支架上使用。
2.4.2偽裝性外觀：攝像機型外觀設計， 在極其隱蔽情況下對無人機發起攻擊強制著落或強制返航。
2.5.1技術指標：
1. 工作頻率：1. 1.555GHz~1.585GHz； 2. 2.2GHz~2.485GHz；
3. 1.2GHz~1.3GHz（預留） 4. 5.725GHz~5.85GHz
5. 820MHz—850MHz（預留）
2. 最遠工作距離：0-1000米（無障礙/無干擾情況）；
3. 操作溫度：-10℃~60℃；
4.主機重量：≤12公斤；
5.主機尺寸：總長72cm，最寬處25cm，最高處28cm；
6. 系統射頻輸出功率：20W~50W/40.8dBm~48.81dBm；
7. 工作時間：2小時；
8. 電池規格：鋰電池， 48V，12Ah；
9. 天線規格：內置定向多副天線，增益10dBi，垂直方向15度。
